Правда о точности гибки проволоки на станках с ЧПУ

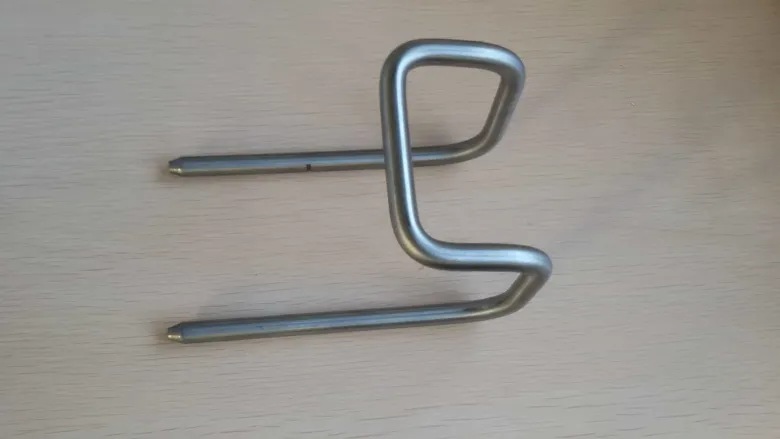

Точность гибки проволоки с ЧПУ контролируется не только станком. Деталь может выйти из гибочного станка правильной формы и все равно выйти из строя во время сборки из-за того, что были упущены из виду диаметр проволоки, упругость материала, длина реза, состояние инструмента или метод измерения. Когда я просматриваю проект гибки проволоки, я не смотрю только на конечный угол. Я проверяю весь процесс: от рисования данных до проверки партии. ## Начните с четкого чертежа. Гибочный станок с ЧПУ следует цифрам. Он не может исправить неясную информацию о конструкции. На полезном чертеже должно быть указано: - Диаметр проволоки и марка материала - Готовые размеры - Углы и радиусы изгиба - Допуски для каждого ключевого элемента - Опорные точки для измерения - Обрезанные концы, фаски, зацепы или резьба - Обработка поверхности после гибки - Области, на которых не должно быть меток Размер, взятый из неправильной контрольной точки, может привести к путанице. Например, крючок можно измерить от центральной линии проволоки, от внутреннего радиуса или от внешнего края. Эти методы дают разные результаты. Я предпочитаю размеры осевой линии для форм из проволоки, потому что проволока проходит по изогнутой траектории через изгиб. На чертеже должен быть четко указан метод. ## Материал проволоки влияет на результат. Две проволоки одинакового диаметра могут сгибаться по-разному. Углеродистая сталь, нержавеющая сталь, пружинная проволока, алюминий и медные сплавы по-разному реагируют на формовочное давление. Материальное состояние также имеет значение. Проволока, поставляемая более твердой закалкой, обычно требует большего усилия формовки и может иметь большую упругость. Более мягкая проволока легче выдерживает изгиб, но может иметь следы на поверхности или деформацию, если давление инструмента слишком велико. Обычные проверки материала включают: - Диаметр проволоки в нескольких точках - Данные о пределе прочности или твердости - Марку и состояние материала - Состояние поверхности - Консистенцию рулона - Идентификацию партии. Лишь небольшое изменение диаметра может изменить реакцию на изгиб. Это также может повлиять на посадку сформированного конца, особенно на небольших деталях проволоки. ## Упругое возвращение должно быть запланировано Упругое возвращение происходит, когда проволока слегка возвращается к своей первоначальной форме после того, как инструмент отпускает ее. Это одна из основных причин изменения угла при гибке проволоки на станках с ЧПУ. Станок можно запрограммировать на изгиб на 90 градусов, а готовая деталь раскрывается на 91 или 92 градуса. Точное изменение зависит от материала, размера проволоки, радиуса изгиба, скорости формовки и настройки инструмента. Обычно я справляюсь с пружинением посредством контролируемой компенсации: 1. Произвожу небольшой пробный запуск. 2. Измерьте освобожденную часть. 3. Сравните результат с рисунком. 4. Отрегулируйте угол программы. 5. Согните еще один образец. 6. Запишите настройки для последующего производства. Корректировка должна основываться на измеренных деталях, а не на общем правиле, скопированном из другого проекта. Значение компенсации, подходящее для нержавеющей стали, может не подходить для пружинной стали того же диаметра. ## Инструменты контролируют качество изгиба. Инструменты должны соответствовать проволоке и форме. Слишком узкая канавка может оставить следы на проволоке. Слишком широкая канавка может привести к смещению проволоки во время формовки. К важным моментам обработки относятся: - Правильная ширина канавки - Подходящий диаметр гибочного штифта - Правильное выравнивание направляющих - Гладкие контактные поверхности - Адекватная опора при коротких изгибах - Стабильная сила зажима - Ограниченный износ инструмента Маленькие крючки и узкие радиусы требуют особого ухода. Проволока может перекрутиться, когда формовочный инструмент меняет направление. Это может привести к тому, что один объект будет выглядеть правильно спереди, в то время как другой будет смещен со своего места. По этой причине я проверяю деталь с нескольких ракурсов. Плоский рисунок не всегда четко показывает трехмерное движение. ## Калибровка станка обеспечивает повторяемость. Точность гибки проволоки с ЧПУ зависит от состояния осей станка. Подающие ролики, поворотные оси, отрезные устройства и формовочные направляющие — все это влияет на готовую деталь. Практическая проверка станка может включать в себя: - Проверка длины подачи - Проверка давления роликов - Подтверждение нулевой точки оси - Проверка люфта - Проверка положения инструмента - Выравнивание отрезка - Смазка и очистка - Резервное копирование программы и контроль версий Точность подачи легко недооценить. Если перед изгибом проволока продвинется слишком далеко, все элементы после этой точки могут сместиться. Первый изгиб может быть правильным, тогда как последний крючок выходит за пределы допуска. Мне нравится измерять расстояние между несколькими объектами, а не только общую длину детали. Это помогает показать, где начинается ошибка. ## Геометрия детали меняет сложность Простыми двумерными формами часто легче управлять, чем деталями с несколькими поворотами. Проволочная форма с множеством изгибов может собирать небольшие погрешности по всей длине. Следующие особенности часто требуют дополнительного внимания: - Короткие расстояния между изгибами - Небольшие внутренние радиусы - Несколько изгибов в разных плоскостях - Длинные неподдерживаемые секции - Смещенные формы - Замкнутые петли - Крючки с узкими отверстиями - Детали, которые должны быть совмещены со вторым компонентом Полезный обзор конструкции задает один вопрос: какие размеры влияют на сборку? Некритическая внешняя кривая может допускать более широкий допуск. Монтажная ножка, отверстие зажима или установочный штифт могут нуждаться в более жестком контроле. Применение одного и того же допуска к каждому элементу может усложнить производство без улучшения продукта. ## Измерение должно соответствовать функции Штангенциркуль полезен для многих размеров, но его может быть недостаточно для проволоки сложной формы. Правильный метод проверки зависит от формы детали и ее функции. Возможные методы включают в себя: - Штангенциркули для прямых расстояний - Штангенциркули для отверстий - Измерители радиуса для изгибаемых профилей - Угловые калибры для простых изгибов - Специальные приспособления для проверки точек сборки - Оптические измерения для трехмерных форм - Проверка КИМ для детальной геометрии Контрольное приспособление может быть более полезным, чем повторяющиеся отдельные измерения, когда проволочная форма должна входить в корпус или закрепляться на другой детали. Крепеж должен отражать фактическое состояние сборки, а не только номинальный чертеж. Например, стойка для приборов может иметь несколько секций проводов, которые при раздельном измерении кажутся правильными. Если стойка не сидит ровно в корпусе, проблема может быть связана с накопившимся скручиванием, а не с одним неправильным изгибом. ## Контроль первой пробы Первую пробу не следует рассматривать как быструю визуальную проверку. Он предоставляет данные, необходимые для корректировки процесса до того, как будет изготовлена ​​полная партия. Моя обычная проверка включает в себя: 1. Подтверждение материала и диаметра проволоки. 2. Проверьте версию программы. 3. Создайте небольшую группу образцов. 4. Измерьте критические размеры. 5. Проверьте деталь в монтажном положении. 6. Осмотрите отметки на поверхности и обрезанные концы. 7. Запишите настройки машины. 8. Утвердите установку по чертежу. Проверка только одного образца может скрыть вариации. Короткая группа деталей показывает, стабилен ли процесс или машина медленно дрейфует. ## Следите за отклонениями в процессе. Деталь может соответствовать чертежу в начале цикла, а позже выйти за пределы допуска. Это может быть вызвано несколькими факторами: - Изменение натяжения катушки - Наросты на поверхности проволоки - Износ инструмента - Проскальзывание роликов - Изменение материала - Нагрев от непрерывной работы - Ослабленные направляющие - Неправильная смазка Реакция должна основываться на данных. Если угол изгиба изменяется постепенно, это может быть связано с износом инструмента или перемещением материала. Если результат меняется от детали к детали, возможно, потребуется проверка подачи или зажима проволоки. Я предпочитаю простые записи проверок, в которых показаны фактические измеренные значения. Оценка «прошел или не прошел» сама по себе не объясняет направление изменений. ## Допуск должен отражать процесс. Для локационного элемента может потребоваться жесткий допуск, но он должен поддерживаться станком, инструментом, материалом и методом контроля. Когда чертеж содержит узкий допуск, я проверяю: - Влияет ли размер на функцию - Применяется ли допуск до или после нанесения покрытия - Легко ли добраться до точки измерения - Включен ли диаметр проволоки в расчет - Выдерживает ли процесс формования диапазон - Требуется ли приспособление для проверки Покрытие может увеличить толщину и изменить посадку зажима или крючка. Термическая обработка также может повлиять на форму. На производственном чертеже должно быть указано, на каком этапе контролируется размер. ## Практический контрольный список точности Прежде чем одобрить процесс гибки проволоки на станке с ЧПУ, я спрашиваю: - Подтверждена ли марка проволоки? - Диаметр проволоки соответствует? - Основаны ли размеры изгиба на четких базовых данных? - Пружинку измеряли? - Соответствует ли инструмент материалу и радиусу? - Стабильна ли подача проволоки? - Откалиброваны ли оси станка? - Проверялись ли трехмерные характеристики? - Соответствует ли деталь реальной сборке? - Достаточно ли подробны записи проверок, чтобы можно было отслеживать изменения? - Отделены ли важные функции от менее важных аспектов? Эти вопросы помогают отделить проблему машины от проблемы чертежа или проблемы материала. ## Что на самом деле означает точность Точность гибки проволоки на станках с ЧПУ является результатом совместной работы нескольких контролируемых деталей. Надежная машина все равно может производить непоследовательные детали, если чертеж нечеток, проволока различается или метод контроля не отражает сборку. Когда я оцениваю проект гибки проволоки, я сосредотачиваюсь на особенностях, которые влияют на посадку, движение и функциональность. Я устанавливаю систему отсчетов, проверяю материал, измеряю упругость, проверяю инструменты и проверяю группу деталей, а не полагаюсь на один образец. Такой подход дает производственной команде полезную информацию. Это также упрощает последующую настройку, поскольку результат можно связать с конкретной настройкой, партией материала или состоянием инструмента.

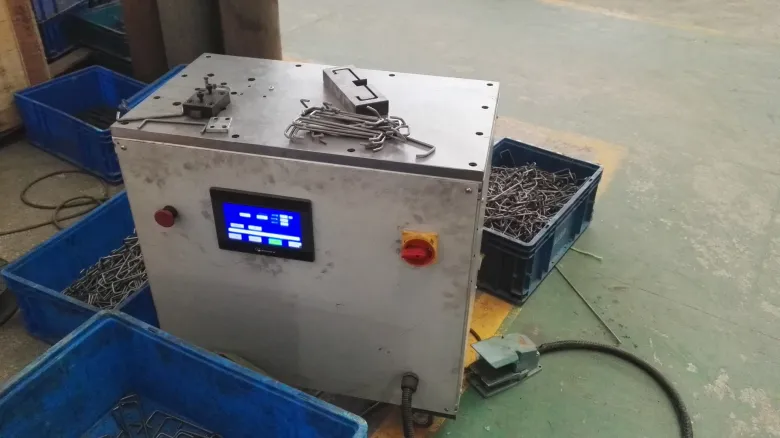

Когда я планирую проект гибки проволоки с ЧПУ, мне часто задают один вопрос: «Насколько точной может быть готовая деталь?» Ответ зависит не только от станка с ЧПУ. Диаметр проволоки, материал, угол изгиба, инструмент, упругость, форма детали, метод контроля и объем производства — все это влияет на результат. Проволокогибочный станок с ЧПУ может производить одинаковые детали, но его практическую точность необходимо оценивать для всего процесса. ## Что означает точность гибки проволоки с ЧПУ Точность гибки проволоки с ЧПУ состоит из нескольких частей: - Точность угла изгиба - Точность позиционирования - Повторяемость от детали к детали - Точность длины резки - Постоянство сформированной формы Эти термины описывают разные результаты. Машина может очень хорошо повторять одну и ту же программу, однако первая деталь может нуждаться в смещении, поскольку после формовки проволока изгибается обратно. Это называется пружинящим возвратом. Машина может повторить запрограммированное движение, но проволока может не оставаться под точным запрограммированным углом. Для многих стандартных работ по формованию проволоки цеха могут работать с допуском угла изгиба от ±0,5° до ±1°. Допуски положения часто могут составлять от ±0,1 мм до ±0,5 мм, в зависимости от станка, материала, инструмента и формы. Эти цифры представляют собой общие рабочие диапазоны, а не фиксированные обещания для каждого проекта. Чертеж с жестким допуском требует проверки процесса перед началом производства. ## Материал оказывает прямое воздействие. Разные проволоки по-разному реагируют на изгиб. Проволока из нержавеющей стали прочная и часто демонстрирует большую упругость, чем более мягкие материалы. Низкоуглеродистую сталь легче обрабатывать, тогда как музыкальная проволока и другие высокопрочные материалы предъявляют более высокие требования к инструментам и станкам. Твердость проволоки также имеет значение. Для двух проволок одинакового диаметра могут потребоваться разные настройки, если их прочность на разрыв различна. Состояние поверхности может повлиять на подачу и захват. Полированная проволока может проходить через станок иначе, чем проволока с покрытием, масляная или шероховатая. Небольшие изменения трения могут повлиять на положение изгиба, особенно на деталях со многими этапами формовки. Я не сужу о точности только по диаметру проволоки. Я проверяю: - Марку материала - Прочность на разрыв - Твердость - Качество поверхности - Покрытие или гальваническое покрытие - Состояние рулона - Допуск на диаметр Эта информация помогает производственной группе установить более реалистичный допуск. ## Диаметр проволоки и радиус изгиба Диаметр проволоки влияет как на формующую силу, так и на форму изгиба. Небольшая проволока может быть чувствительна к движению подачи, зазору инструмента и отметкам на поверхности. Проволока большего размера требует большего усилия и может иметь более сильное пружинение. Внутренний радиус изгиба также меняет поведение проволоки. Слишком сильный для материала изгиб может вызвать: - Сплющивание - Следы на поверхности - Трещины - Деформацию - Нестабильные углы изгиба Радиус изгиба должен соответствовать материалу проволоки и конструкции детали. Если для чертежа требуется очень узкий радиус, я спрашиваю, нужна ли эта функция для функции или только для внешнего вида. Небольшая корректировка конструкции может улучшить стабильность производства, не влияя на работу детали. ## Управление инструментами Final Shape Программирование ЧПУ — это только часть процесса. Формирующие инструменты направляют проволоку и передают движение машины в готовую форму. Изношенный или плохо выровненный инструмент может вызвать: - Неравномерные углы изгиба - Царапины - Скручивание детали - Изменение длины - Изменения между производственными партиями Зазор инструмента должен соответствовать размеру проволоки. Направляющая система, подающие ролики, режущий блок и гибочные штифты должны работать вместе. Инструмент, подходящий для проволоки из нержавеющей стали диаметром 2 мм, может не дать такого же результата с проволокой из пружинной стали диаметром 2 мм. В новом проекте я предпочитаю просматривать чертеж детали и план оснастки вместе. Это может предотвратить ситуацию, когда станок будет обвинен в проблеме, вызванной геометрией инструмента. ## Повторяемость часто более полезна, чем единичное измерение. Точная первая проба не всегда означает стабильность процесса. Что касается производственной работы, я смотрю на то, как машина работает на группе деталей. Если десять или пятьдесят деталей остаются близкими к заданным размерам, процесс имеет полезную повторяемость. Если первая деталь правильная, но последующие детали смещаются, причиной может быть подача проволоки, износ инструмента, натяжение катушки, температура или настройка станка. Типичным примером производства является небольшой проволочный кронштейн из нержавеющей стали. Длина может быть измерена правильно, в то время как конечный угол изгиба изменяется менее чем на один градус по всей партии. Если кронштейн установлен внутри фиксированного корпуса, такое изменение может быть приемлемым. Если кронштейн соединяется с другим прецизионным компонентом, на чертеже может потребоваться более жесткий угловой допуск и другой план проверки. Правильный допуск зависит от функции детали. ## Упругость необходимо проверить Упругость – это одна из основных причин, по которой запрограммированный угол и конечный угол могут отличаться. Машина может формировать проволоку под углом 89°, а после того, как инструмент отпускает ее, проволока расслабляется до 90°. Оператор может компенсировать это, корректируя программу, положение инструмента или формируя последовательность действий. Упругость изменяется в зависимости от: - прочности материала - диаметра проволоки - радиуса изгиба - направления изгиба - скорости формовки - состояния инструмента - расстояния от одного изгиба до другого. Анализ образцов дает более полную информацию, чем одни только расчеты. Обычно я рекомендую проверять первые изделия, записывать результаты измерений и корректировать программу перед началом производства. ## Конструкция детали может повысить точность Деталью становится труднее управлять, если она имеет много близких изгибов, коротких прямых участков или изгибов, расположенных очень близко друг к другу. К особенностям конструкции, которые могут повлиять на точность, относятся: - Очень короткие расстояния между изгибами - Несколько изгибов в разных плоскостях - Малые внутренние радиусы - Длинные неподдерживаемые секции - Узкие отверстия - Тонкая проволока с высокой формовочной силой - Размеры измерены от нестабильных опорных точек На четком чертеже должны быть указаны критические размеры и приемлемые допуски. Не каждое измерение нуждается в одинаковом уровне контроля. Когда все размеры имеют жесткие допуски, производство может стать более дорогостоящим без улучшения функциональности детали. Я предпочитаю отделять функциональные размеры от справочных. Это дает производителю более четкую цель и делает проверку более полезной. ## Как проверяется точность Методы контроля должны соответствовать детали. Простые детали можно проверять с помощью: - Штангенциркуля - Микрометров - Угловых щупов - Штангенциркулей - Приспособлений годных/не годных - Высотомеров Сложные формы проволоки могут нуждаться в специальном контрольном приспособлении или координатно-измерительной машине. Крепление может быть полезно, когда деталь должна вписаться в корпус или соединить с другим узлом. При проверке также следует определить, как расположена деталь. Проволочная форма может слегка скручиваться во время измерения, что дает разные результаты в зависимости от того, как она расположена на столе. Повторяющееся приспособление уменьшает это изменение. Для производственного заказа я предлагаю подтвердить: 1. Критические размеры 2. Измерительные инструменты 3. Положение проверки 4. Количество проб 5. Приемочный допуск 6. Формат отчета Это обеспечивает согласованность между клиентом и производителем. ## Какую точность следует ожидать? Гибка проволоки с ЧПУ обычно является хорошим выбором для повторяющихся форм проволоки, зажимов, кронштейнов, крючков, рамок и небольших сборок. Он может обеспечить стабильное производство, когда контролируются материал, инструменты, программа и метод контроля. Неверно предполагать, что все гибочные станки с ЧПУ могут иметь одинаковый допуск. Простую деталь с двумя изгибами может быть легче контролировать, чем многоплоскостную форму с десятью изгибами. Мягкая проволока может вести себя иначе, чем закаленная. Прототипу может потребоваться больше корректировок, чем зрелой производственной установке. Мой практический подход прост: определить функцию, просмотреть материал, проверить конструкцию изгиба, протестировать первые образцы и измерить особенности, влияющие на сборку. Это дает более достоверное представление о точности гибки проволоки на станке с ЧПУ, чем указание одной спецификации станка. Когда допуск соответствует реальному назначению детали, процессом становится легче управлять, и готовая проволока с большей вероятностью будет работать так, как ожидалось.

Когда я говорю с производителями о гибке проволоки на станках с ЧПУ, часто возникает один вопрос: «Может ли станок придать каждой детали одинаковую форму?» Честный ответ более осторожен. Гибка проволоки с ЧПУ позволяет производить однородные детали, но точность зависит не только от станка. Материал проволоки, инструмент, программирование, подача, пружинение, измерение и настройка оператора — все это влияет на результат. На чертеже может быть виден большой угол изгиба или небольшой допуск на размер. Машина может следовать по запрограммированному пути, однако готовая проволока все равно может слегка двигаться после формовки. Понимание этого разрыва помогает покупателям определить практические ожидания и помогает инженерам создавать детали, которые легче производить. Точность гибки проволоки на станках с ЧПУ начинается с самой проволоки. Разные материалы реагируют по-разному. Нержавеющая сталь, углеродистая сталь, алюминий, медь и пружинная проволока не сгибаются с одинаковой силой и не возвращаются в то же положение после формовки. Диаметр проволоки также имеет значение. Небольшое изменение диаметра может повлиять на радиус изгиба, формовочную нагрузку и конечные размеры. Состояние поверхности может стать еще одним источником изменений. Масло, окалина, царапины или неровное покрытие могут повлиять на движение проволоки через направляющую систему. Проволока с покрытием также может вести себя иначе, чем проволока без покрытия во время формовки. Я всегда рекомендую подтвердить следующие детали, прежде чем обсуждать допуски машины: - Материал и марка проволоки - Диапазон диаметров проволоки - Предел прочности или твердость - Покрытие поверхности - Требуемые углы изгиба - Готовые размеры - Допустимый допуск - Объем производства Чертеж, на котором указана только «стальная проволока», не дает достаточной информации для надежного планирования процесса. Упругость – одна из основных причин, по которой запрограммированный и готовый изгиб могут не совпадать. При формировании проволоки часть материала остается постоянно деформированной. Другая часть пытается вернуться к своей первоначальной форме. Это движение называется пружинным возвратом. Более твердые материалы часто демонстрируют большую упругость, чем более мягкие, хотя результат также зависит от диаметра проволоки, радиуса изгиба и метода формовки. Например, программа может потребовать изгиба на 90 градусов. После того, как инструмент освободит проволоку, готовый угол может слегка приоткрыться. Машине может потребоваться сформировать проволоку под углом чуть больше 90 градусов, чтобы достичь необходимого угла. Эта корректировка должна основываться на выборочных измерениях, а не на догадках. Цех может изготовить небольшую пробную партию, измерить детали, обновить программу и еще раз проверить результат. Этот процесс является нормальным для многих форм проволоки, особенно если в детали используется несколько изгибов, которые влияют друг на друга. Инструменты оказывают прямое влияние на повторяемость. Изношенные направляющие, поврежденные ролики, ослабленные зажимы или плохо подобранный формовочный инструмент могут сместить проволоку с ожидаемого пути. Даже небольшой люфт может стать видимым на конце длинной проволочной формы. Форма инструмента также должна соответствовать детали. Для малого радиуса изгиба может потребоваться подходящий штифт, ролик или формующее лезвие. Если инструмент слишком мал, на проволоке могут быть следы или сплющивания. Если инструмент слишком велик, изгиб может не достичь необходимой формы. Я рассматриваю оснастку по трем направлениям: 1. Инструмент должен соответствовать диаметру проволоки. 2. Инструмент должен поддерживать необходимый радиус изгиба. 3. Инструмент должен сопротивляться движению во время формовки. Станку со многими программируемыми осями по-прежнему необходим стабильный контакт между проволокой и инструментом. Большее количество осей не приводит к автоматическому созданию более качественных деталей. Подача проволоки влияет на положение каждого изгиба. В большинстве систем гибки проволоки с ЧПУ используются выпрямляющие ролики или устройство подачи для перемещения проволоки в зону формовки. Если проволока входит с изгибом, скручиванием или неравномерным натяжением, первый изгиб может выглядеть правильным, а последующие изгибы сместятся. Ошибки подачи могут быть вызваны: - Неправильным давлением ролика - Грязными или изношенными деталями направляющей - Неравномерной подачей проволоки - Плохой регулировкой выпрямления - Проскальзыванием во время ускорения - Изменением диаметра проволоки. Вот почему производственная проверка не должна фокусироваться только на последнем изгибе. Оператор должен измерить несколько точек вдоль детали. Небольшая ошибка подачи может стать более заметной по мере увеличения количества изгибов. Программирование также формирует результат. Программа ЧПУ управляет движением, но программисту все равно необходимо понимать, как ведет себя проволока. Порядок сгиба, подход инструмента, направление вращения, скорость подачи и зазор могут повлиять на готовую форму. Некоторые формы легче сделать, если изгибы расположены в определенном порядке. Возможно, потребуется сформировать узкую секцию, прежде чем более широкая секция заблокирует доступ к инструменту. Длинной ноге может потребоваться поддержка во время очередного сгиба, чтобы предотвратить нежелательное движение. Я предпочитаю рассматривать деталь как последовательность действий по формированию, а не рассматривать рисунок как набор изолированных размеров. Этот подход может выявить проблемы еще до начала производства. Полезный обзор программы включает в себя: - Порядок каждого изгиба - Доступ к инструменту в каждом положении - Вращение проволоки между изгибами - Возможные столкновения - Поддержка длинных ветвей - Место отрезки - Ожидаемое пружинение - Точки измерения Заявленную точность станка не следует путать с допуском готовой детали. Спецификация машины может описывать точность позиционирования или повторяемость при определенных условиях испытаний. Готовая проволочная деталь включает в себя больше переменных: сырье, инструменты, температуру, подачу, настройку, программирование и метод измерения. По этой причине я прошу поставщиков разделить три значения: - Точность позиционирования станка - Повторяемость процесса - Допуск готовой детали. Эти значения могут быть разными. Машина может вернуться в то же запрограммированное положение, в то время как сама проволока меняет форму из-за изменения материала или упругого возврата. Измерение требует такой же тщательности, как и формование. Форму проволоки можно измерить с помощью штангенциркуля, калибра, угловых инструментов, оптического оборудования или координатно-измерительной системы. Правильный метод зависит от формы и допуска. Штангенциркули могут подойти для простой общей длины. Они могут не дать достоверного ответа для сложной трехмерной формы, особенно когда деталь может незначительно перемещаться под легким давлением. Специальное проверочное приспособление может удерживать проволоку в повторяемом положении, однако приспособление должно быть тщательно спроектировано. Условия измерения должны оставаться постоянными. На протяжении всей партии следует использовать одни и те же контрольные точки, метод поддержки и направление контроля. Если один оператор измеряет деталь плоско, а другой измеряет ее в приспособлении, их результаты могут не совпадать. Практический пример показывает, как эти факторы работают вместе. Представьте себе производителя, производящего кронштейн из проволоки из нержавеющей стали для сборки прибора. Кронштейн имеет несколько изгибов, две короткие ножки и жесткий размерный допуск вблизи места крепления. Первые образцы могут выявить три проблемы: - Монтажная ширина слегка открыта. - Одна нога длиннее другой. - Окончательный изгиб смещается после отпускания проволоки. Причиной может быть не одна неисправность машины. Проволока может иметь умеренную упругость, подающие ролики могут быть не сбалансированы, а порядок изгиба может допускать перемещение готовой ножки во время последней операции. Анализ процесса может включать проверку материала, регулировку роликов, пересмотренную последовательность изгиба и простое приспособление для проверки. После нескольких пробных запусков команда может достичь стабильного процесса, позволяющего производить детали в пределах согласованного допуска. Этот пример не означает, что для каждой скобки требуется одно и то же решение. Это показывает, почему точность следует рассматривать как результат процесса, а не как ярлык машины. Условия окружающей среды также могут влиять на производство. Изменения температуры обычно оказывают меньшее влияние, чем проблемы с материалами или инструментами, однако длительные производственные циклы могут привести к небольшим изменениям. Смазка, пыль, вибрация и чистота станка также могут влиять на подачу и формовку. Базовый план технического обслуживания должен охватывать: - Очистку направляющих проволоки - Проверку износа роликов - Осмотр формовочных инструментов - Подтверждение состояния зажима - Проверка люфта машины - Проверка смазки - Запись изменений настройки Записи о техническом обслуживании помогают связать изменение размеров с возможной технологической причиной. Без записей команда может заменять инструменты или корректировать программы, не зная, что именно изменилось. Четкие чертежи облегчают точное производство. На чертеже должны быть указаны материал, диаметр проволоки, направление изгиба, контрольные точки, допуск и метод контроля. Для трехмерных форм один лишь плоский вид может недостаточно хорошо описать деталь. Фотографии предполагаемой формы, образцов деталей или простой 3D-модели помогут избежать путаницы. На чертеже также должно быть указано, какие размеры влияют на сборку и какие размеры имеют большую гибкость. Я уделяю пристальное внимание распределению толерантности. Применение очень жестких допусков к каждому размеру может усложнить производство без улучшения продукта. На более качественном чертеже функциональные размеры отделяются от справочных. При запросе ценового предложения предоставьте образец чертежа и задайте практические вопросы: - Какой допуск может поддерживаться в процессе для этой проволоки и формы? - Как будет обрабатываться пружинение? - Какой метод проверки будет использоваться? - Будет ли доступен образец? - Какие сертификаты материалов или протоколы проверок могут быть предоставлены? - Какие изменения могут коснуться котируемого процесса? Четкий ответ полезнее, чем общие обещания о точности. Гибка проволоки с ЧПУ может обеспечить повторяемые результаты, если весь процесс контролируется. Машина имеет значение, но она разделяет ответственность с проволокой, инструментами, программой, методом контроля и настройкой производства. Когда я оцениваю проект гибки проволоки, я не начинаю с наибольшего показателя точности, указанного в брошюре. Я начинаю с формы детали, материала, требуемого допуска и способа измерения детали. Эта информация дает более практическое представление о том, чего можно достичь с помощью этого процесса и где может потребоваться тестирование. Хотите узнать больше о тенденциях и решениях в отрасли? Свяжитесь с Джу: 594530434@qq.com/WhatsApp +8613812786885.

Американское общество инженеров-механиков (2019) Принципы проектирования и производства формовки проволоки Международная организация по стандартизации (2017) Геометрические спецификации продукции и общие допуски Дэвид Х. Коллинз (2020) Контроль упругого возврата в процессах гибки проволоки с ЧПУ Майкл Р. Беннетт (2021) Выбор инструмента и стабильность размеров при формовке проволоки Лаура Дж. Петерсон (2022) Поведение материала и повторяемость при прецизионной гибке проволоки Роберт Т. Уилсон (2023) Методы контроля трехмерных проволочных форм с ЧПУ
