Избегайте этих трех распространенных ошибок при сгибании проволоки сегодня

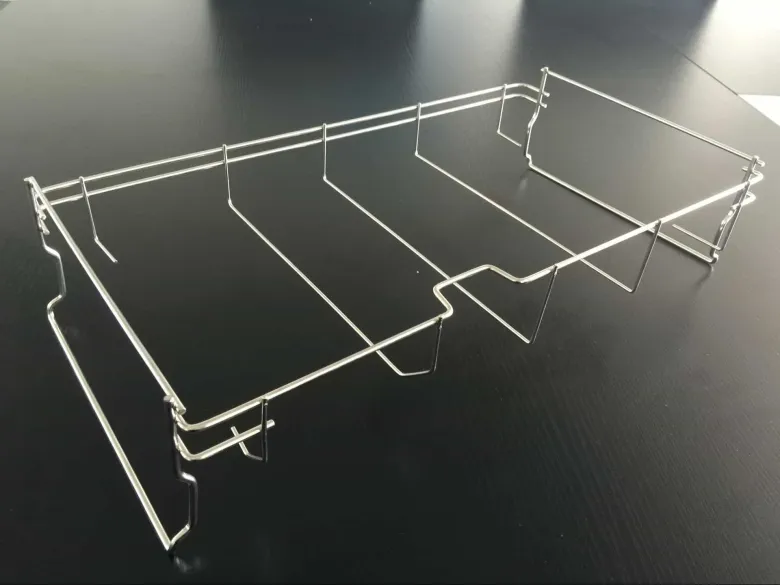

Изгиб провода выглядит простым, пока небольшая ошибка не приведет к ослаблению соединения, повреждению изоляции или затруднению установки. Я видел, как многие проекты замедлялись из-за того, что проволока была слишком сильно изогнута, слишком много раз обрабатывалась или измерялась без достаточного планирования. Чистый изгиб начинается с правильного провода, правильного инструмента и четкого пути. ## 1. Слишком резкий изгиб провода. Сильный изгиб может вызвать нагрузку на проводник и повредить изоляцию. Внешняя часть изгиба может выглядеть нормально, тогда как внутренняя часть уже сжата. Эта проблема часто возникает, когда провод должен пройти в переполненную коробку или пройти за угол. Я видел, как монтажники заставляли провод на место только для того, чтобы обнаружить, что клемма больше не удерживает проводник должным образом. Выполните следующие действия: - Перед изгибом проверьте размер и тип проволоки. - Ознакомьтесь с рекомендованным производителем минимальным радиусом изгиба. - Используйте гибочный инструмент, соответствующий диаметру проволоки. - Сделайте один плавный изгиб вместо того, чтобы нажимать на проволоку небольшими резкими движениями. - Оставьте достаточно места, чтобы провод мог войти в клемму, не тянув его в сторону. Более широкая кривая может занять немного больше места, но она облегчит проверку и обслуживание соединения. ## 2. Сгибание, выпрямление и повторное сгибание одного и того же провода. Медный провод выдерживает обычные монтажные работы, но повторное сгибание может ослабить его. Каждый изгиб меняет форму проводника. Повторяющиеся движения также могут привести к разрушению или износу изоляции. Эта ошибка распространена, когда измерения угадываются. Проволоку разрезают, сгибают, вытягивают, выпрямляют и снова принимают форму. Финальная часть может выглядеть приемлемо, но с ней может быть сложнее работать. Я использую простой подход: 1. Измеряю маршрут от точки входа до терминала. 2. Добавьте достаточную длину для соединения и плавного изгиба. 3. Отметьте места сгиба съемным маркером. 4. По возможности придайте проволоке форму. 5. Замените секцию, если на проводе имеются повреждения или лопнула изоляция. Например, короткий провод панели управления может быть согнут несколько раз, пока установщик корректирует разводку. Вырезание новой детали может занять меньше времени, чем последующее устранение слабого соединения. ## 3. Игнорирование пути провода перед изгибом. Провод можно согнуть правильно, но при этом его установка будет некачественной, если путь не был запланирован. К распространенным проблемам относятся пересечение других проводов, блокировка крышки, давление на клемму или оставление слишком малого места для будущего обслуживания. Прежде чем придать проводу форму, я смотрю полную трассу: - Куда входит провод? - Где это закончится? - Избегает ли изгиб острых краев? - Можно ли закрыть крышку, не нажимая на провод? - Нужно ли будет проходить через ту же зону еще один провод? - Может ли технический специалист проверить соединение позже? Быстрая сушка помогает. Проложите провод по запланированному маршруту, не затягивая клемму. Проверьте кривую, точку входа и доступное пространство. Отрегулируйте путь, прежде чем устанавливать постоянное соединение. Четкая компоновка также уменьшает количество пересечений проводов. В небольшой распределительной коробке организованные изгибы облегчают идентификацию каждого проводника и снижают вероятность протянуть не тот провод во время обслуживания. ## Простая проверка перед подключением Прежде чем затягивать любую клемму, я проверяю четыре пункта: - Изоляция не порезана, не смята и не растянута. - Проводник достигает нужной глубины клеммы. - Проволока движется плавно и без приложения усилий. - Изгиб не оказывает бокового давления на соединение. Провод должен оставаться на месте, не будучи прижатым к нему крышкой или близлежащими деталями. Следуйте инструкциям к оборудованию и электрическим требованиям, применимым к установке. Хорошая гибка проволоки заключается не в том, чтобы придать ей максимально плотную форму. Речь идет о защите проводника, обеспечении легкости проверки маршрута и обеспечении отсутствия напряжения в соединении. Когда я измеряю путь, соблюдаю радиус изгиба и избегаю повторных доработок, готовая установка становится чище и ее легче обслуживать.

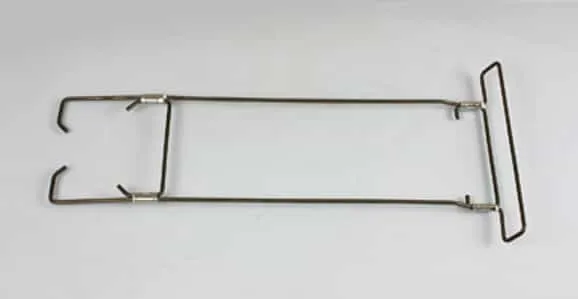

Сгибание проволоки выглядит простым до тех пор, пока готовая деталь не выйдет из строя при проверке, не застрянет в сборке или ее не придется изготавливать заново. Небольшая ошибка в процессе гибки может изменить окончательную длину, угол или положение каждой детали в партии. Я обращаю пристальное внимание на три проблемы: использование неправильного припуска на изгиб, установка проволоки в неправильном направлении и пропуск проверок после настройки. На создание этих ошибок часто уходит всего несколько минут, но они могут привести к часам переделки. 1. Использование неправильного припуска на изгиб Проволока не изгибается по острой линии. Материал растягивается снаружи изгиба и сжимается внутри. Это меняет окончательную длину провода. Если я измеряю только прямые участки и игнорирую припуск на изгиб, готовая деталь может оказаться слишком длинной или слишком короткой. Ошибка становится более заметной, если деталь имеет несколько изгибов. Например, для проволочного кронштейна могут потребоваться два изгиба по 90 градусов и короткая центральная часть. Если оператор программирует прямолинейные размеры без учета радиуса осевой линии, два изгиба могут сместить монтажные отверстия от их предполагаемого положения. Деталь может выглядеть близко к чертежу, но выйти из строя во время сборки. В результате часто получается партия деталей одинакового размера. Чтобы снизить этот риск, я проверяю следующие детали перед гибкой: - Диаметр проволоки - Тип материала - Внутренний радиус изгиба - Угол изгиба - Размеры осевой линии - Припуск на пружинение - Метод измерения, показанный на чертеже Упругое сопротивление также заслуживает внимания. Некоторые материалы слегка возвращаются к своей первоначальной форме после того, как инструмент отпускает их. Машине может потребоваться небольшой перегиб, чтобы достичь заданного угла. Я предпочитаю сделать одну пробную деталь и измерить ее, прежде чем приступить к полному запуску. Эта единственная проверка может выявить проблему в расчетах, хотя стоимость исправления все еще невелика. 2. Загрузка проволоки в неправильной ориентации Многие части проволоки не плоские. Они содержат изгибы в разных плоскостях, а это значит, что начальная ориентация влияет на всю форму. Если во время подачи проволока вращается, следующий изгиб может отойти на несколько градусов от требуемой плоскости. Деталь может иметь правильные углы изгиба и все равно выйти из строя, поскольку изгибы направлены в неправильном направлении. Эта ошибка часто возникает, когда: - Проволока загружается без четкой контрольной отметки - Цанга станка не удерживает проволоку надежно - Оператор меняет настройку, но сохраняет старую ориентацию - На чертеже нет четкого вида спереди или сверху - Приспособление для ручной гибки не имеет фиксированной направляющей. Полезным методом является маркировка проволоки перед ее загрузкой. Я могу разместить небольшую опорную линию на материале и сопоставить ее с обозначением станка или приспособления. Метка не заменяет правильную настройку, но дает мне возможность быстро визуально проверить. Я также сравниваю первую согнутую часть с рисунком более чем под одним углом. Если смотреть только спереди, можно скрыть перекручивание провода. Вид сбоку и вид сверху могут показать, вращалась ли деталь во время процесса. Одним из примеров производства является U-образная проволока с двумя боковыми ветвями, которые должны быть направлены в одном направлении. Если вторая ножка образуется после небольшого поворота проволоки, деталь может неровно сидеть в сборке. Оператор может попытаться поправить опору вручную, что может привести к появлению еще одного изгиба или отметки на поверхности. Фиксированный упор, четкая ориентационная метка и образец могут предотвратить задержку такого типа. 3. Пропуск проверки после настройки станка Правильная программа не всегда производит правильную деталь. Износ инструмента, изменение материала, ослабление зажима и изменение диаметра проволоки могут повлиять на результат. Некоторые операторы проверяют первую деталь, а затем предполагают, что остальные совпадут. Такой подход может пропустить постепенные изменения во время производства. Изношенная направляющая может привести к смещению проволоки. Незакрепленный крепеж может изменить положение изгиба. В долгосрочной перспективе также могут обнаружиться различия в упругости, которые не были заметны в первой части. Я использую простую процедуру проверки: 1. Измерьте общую длину. 2. Проверьте каждый угол изгиба. 3. Подтвердите расстояние между изгибами. 4. Сверьте деталь с правильным видом на чертеже. 5. Проверьте на наличие трещин, плоских пятен, глубоких следов от инструментов и скручиваний. 6. Повторно проверьте образец после того, как машина изготовит несколько деталей. Измерительный инструмент должен соответствовать требуемой точности. Линейка может подойти для грубой проверки длины, но она не может заменить угловой калибр, штангенциркуль, шаблон или специальное приспособление для проверки, если к детали предъявляются жесткие требования. Я также записываю значения настройки и результаты проверки. Если проблема возникает позже, эти примечания помогут мне определить, связана ли причина с материалом, инструментом, программированием или обращением. Ошибки изгиба проволоки обычно начинаются с небольшого зазора между чертежом и фактической настройкой. Отсутствие припуска на изгиб приводит к изменению размера. Плохая привязка ориентации меняет форму. Пропущенная проверка позволяет продолжить ту же ошибку. Я уменьшаю эти проблемы, проверяя расчет изгиба, отмечая ориентацию проволоки, изготавливая пробную деталь и проверяя основные размеры во время пробега. Цель состоит в том, чтобы не добавлять ненужные шаги. Это значит обнаружить небольшую ошибку до того, как она превратится в большую партию доработок.

Когда я сгибаю проволоку, результат выглядит просто: измеряю, помещаю проволоку в инструмент и нажимаю. На практике небольшие ошибки могут изменить угол, повредить поверхность или сделать готовую деталь слишком короткой. Я видел, как многие проблемы с изгибом проволоки возникают из-за трех основных ошибок. Каждый из них легко пропустить во время напряженной работы, особенно когда одновременно используются провода нескольких размеров или материалов. ### 1. Использование неправильного инструмента для проволоки Инструмент, который хорошо подходит для мягкой медной проволоки, может не подходить для проволоки из нержавеющей стали или пружинной проволоки. Проволока может соскользнуть, сплющиться, оставить следы или погнуться не в том месте. Однажды я работал с небольшой металлической рамкой из проволоки из нержавеющей стали. Оператор использовал плоскогубцы с узкими и острыми губками. Первые несколько изгибов показали видимые следы на поверхности. Некоторые детали также имели немного разные углы, потому что проволока каждый раз не находилась в одном и том же положении. Лучший подход – подобрать инструмент под проволоку: - Перед сгибанием проверьте диаметр проволоки. - Определите материал и его твердость. - Используйте гладкие губки для видимых поверхностей. - Выберите форму, приспособление или гибочную матрицу, поддерживающую проволоку. - Держите точку контакта неподвижно во время каждого поворота. Для тонкой проволоки может быть достаточно ручных инструментов. Более толстая проволока обычно требует более сильной поддержки и лучшего контроля. Если деталь требует повторных изгибов, простое приспособление поможет сохранить угол и положение более постоянными. ### 2. Игнорирование упругого возврата Проволока часто слегка отходит назад после сброса давления. Это называется пружинящим возвратом. Количество зависит от материала, диаметра, радиуса изгиба и метода изгиба. Если мне нужен изгиб на 90 градусов и остановка ровно на 90 градусах, после отпускания проволока может раскрыться на немного более широкий угол. В результате может получиться деталь, не подходящая к следующему компоненту. Практическое решение — протестировать одну деталь перед гибкой всей партии: 1. Отметьте место сгиба. 2. Согните один образец под запланированный угол. 3. Отпустите трос и проверьте конечное положение. 4. Сравните его с целевым измерением. 5. Отрегулируйте угол инструмента или припуск на изгиб. 6. Повторите проверку, если материал или размер проволоки изменились. Корректировка должна основываться на измерениях, а не на догадках. Для одного типа проволоки может быть достаточно небольшой поправки, а для другого может потребоваться больший припуск. ### 3. Измерение от неправильной контрольной точки Распространенной ошибкой является измерение проволоки с конца вместо измерения от центра изгиба или от фиксированного края приспособления. Это может привести к смещению каждого изгиба на несколько миллиметров. Эта небольшая разница имеет значение для кронштейнов, зажимов, электрических деталей и опорных рам. Деталь может выглядеть правильно сама по себе, но выйти из строя, если ее установить вместе с другими деталями. Я уменьшаю этот риск, создавая простой план измерений: - Четко обозначьте отправную точку. - Определите центр сгиба или точку касания. - Используйте одну и ту же опорную кромку для каждой детали. - Запишите диаметр проволоки и радиус изгиба. - Проверьте общую длину после изгиба. - Сравните первую выполненную деталь с чертежом или образцом. Для повторной работы я предпочитаю приспособление с фиксированными упорами. Это обеспечивает четкое положение проволоки и уменьшает необходимость измерения каждого изгиба вручную. Для приспособления по-прежнему требуется тестовый образец, поскольку проволока может вести себя иначе, чем материал, использованный в предыдущей работе. ###Краткий пример из мастер-класса Была изготовлена ​​небольшая партия зажимов для стеллажа. Конструкция предусматривала два изгиба по 90 градусов и фиксированное расстояние между ними. Оператор использовал провод правильного размера, но измерял каждый изгиб от предыдущего концевого участка. Первые несколько клипов выглядели приемлемо. Когда зажимы были помещены на стойку, отверстия не совпали. Разница заключалась в месте изгиба, а не в длине проволоки. Проблема была решена путем добавления упора к приспособлению для гибки и обозначения центра каждого изгиба. Перед изготовлением остальных частей был проверен образец зажима. Процесс стало легче повторить, а следы от плоскогубцев на поверхности также были уменьшены за счет использования инструментов с гладкими губками. ### Практическая проверка перед сгибанием Прежде чем приступить к работе, я спрашиваю себя: - Подходит ли этот инструмент для этой проволоки? - Материал вернется? - Откуда следует измерять изгиб? - Достаточно ли велик радиус изгиба провода? - Может ли инструмент повредить поверхность? - Проверен ли один образец? - Должна ли готовая деталь соответствовать чертежу или соответствовать другому компоненту? Гибка проволоки становится более предсказуемой, когда инструмент, материал и метод измерения работают вместе. Многие вышедшие из строя детали не являются результатом сложной технической проблемы. Они возникают из-за использования знакомого инструмента, пропуска образца или измерения из непонятной точки. Контролируемая установка, четкая контрольная отметка и один образец для испытаний могут предотвратить большинство этих проблем еще до того, как они попадут в готовую партию.

Сгибание проволоки выглядит простым до тех пор, пока готовая деталь не подходит по размеру, не трескается возле сгиба или не выходит под разными углами от одной партии к другой. Я видел, как эти проблемы возникали в мастерских, которые используют хорошее оборудование, но полагаются на грубые измерения и непоследовательное обращение. Большинство ошибок при сгибании проволоки происходят из-за трех привычек: игнорирования пружинения, измерения не в той точке и использования неправильного инструмента или настройки. Каждая ошибка может повлиять на посадку, внешний вид, время изготовления и использование материала. ### Ошибка 1: игнорирование упругого возврата Когда проволока сгибается, она часто слегка отходит назад после того, как инструмент отпускает ее. Количество зависит от материала проволоки, диаметра, твердости, радиуса изгиба и метода формовки. Типичным примером является кронштейн из проволоки из нержавеющей стали. Оператор устанавливает машину на угол 90 градусов, но после отпускания кронштейн открывается примерно на 94 градуса. Когда несколько частей соединены вместе, разницу становится легко увидеть. Я избегаю этой проблемы, проверяя фактический результат, а не доверяя только настройкам машины. Практический метод: - Согните один образец. - Измерьте угол после того, как трос будет отпущен. - Сравните результат с чертежом или требованиями к детали. - Немного отрегулируйте угол формовки. - Проверьте еще один образец, прежде чем производить больше деталей. Не делайте большую регулировку после одного теста. Небольшого изменения может быть достаточно, а повторные исправления могут отклонить деталь от требуемой формы. Для работ, требующих жесткого угла, я записываю тип материала, диаметр проволоки, настройку инструмента и измеренный угол. Это дает мне полезную информацию, когда тот же материал возвращается в производство. ### Ошибка 2: измерение не в той точке Многие части проволоки содержат несколько изгибов, коротких участков, петель или смещений. Небольшая ошибка измерения на одном изгибе может повлиять на каждый следующий изгиб. Я часто вижу, как операторы измеряют от внешнего края кривой, когда рисунок основан на осевой линии. Готовая деталь может выглядеть близкой к намеченной, однако длина опоры или положение отверстий не соответствуют сборке. На чертеже должно быть показано, какой метод измерения применяется: - Измерение осевой линии - Внутренний размер - Внешний размер - Измерение касательной к касательной - Расстояние между изгибами. Если на чертеже это не поясняется, я прошу разъяснений перед гибкой большой партии. Угадывание требует больше работы, чем постановка одного четкого вопроса. Простая проверка помогает предотвратить многие ошибки: 1. Отметьте опорные точки проводов. 2. Подтвердите последовательность изгиба. 3. Определите эталон измерения для каждого раздела. 4. Измерьте первую сформированную деталь. 5. Прежде чем продолжить, сравните его с рисунком. Последовательность изгибов также имеет значение. Деталь с тремя изгибами может достичь правильной конечной длины только в том случае, если изгибы выполнены в запланированном порядке. Если оператор начнет с неправильного конца, у инструмента может не хватить зазора для последующих изгибов. ### Ошибка 3: использование неправильного инструмента или неправильной настройки Проволока может согнуться, не сломавшись, и при этом быть поврежденной. Острый инструмент, плохое выравнивание, чрезмерное давление или неподходящий радиус изгиба могут оставить следы, сплющить проволоку или создать слабую зону. Например, небольшая проволока из углеродистой стали, используемая для пружинного зажима, может нуждаться в более гладкой формовочной поверхности, чем простая опорная проволока. Если кромка инструмента слишком острая, на изгибе проволоки может образоваться видимая линия. Эта отметка впоследствии может превратиться в трещину, если зажим будет открыт во время сборки. Перед производством я проверяю: - Диаметр проволоки - Материал и твердость - Требуемый радиус изгиба - Радиус инструмента - Выравнивание проволоки - Давление зажима - Состояние поверхности инструмента - Зазор между проволокой и деталями машины Инструмент должен направлять проволоку, а не проталкивать ее через узкий угол. Если проволока перекручивается во время изгиба, я проверяю выравнивание и направление подачи, прежде чем увеличивать давление. Смазка может помочь при работе с некоторыми материалами и процессами, но она должна соответствовать проволоке и оборудованию. Смазка, подходящая для одной работы, может повлиять на покрытие, сварку, покраску или последующую сборку при другой работе. ### Простой метод проверки Я использую небольшую процедуру проверки после установки и после любого изменения материала. Я проверяю деталь на соответствие: - общей длине - углу изгиба - радиусу изгиба - положению ножки - размеру петли - меткам на поверхности - скручиванию вдоль проволоки - совместимости с подходящим компонентом. Калибр может ускорить эту проверку для повторяющихся деталей. Для небольших объемов работ может быть достаточно чертежа, штангенциркуля, углового калибра и радиусного калибра. Фотографии также помогают, когда деталь имеет несколько изгибов. Я делаю четкое изображение утвержденного образца и сохраняю его вместе с рабочей инструкцией. Операторы могут сравнивать следующие детали с образцом, не полагаясь только на память. ### Пример одного цеха Небольшой поставщик металлических деталей получил жалобу на проволочные зажимы, которые неравномерно располагались внутри пластикового корпуса. Диаметр проволоки был правильным, а общая длина выглядела близкой. Проблема возникла из-за двух небольших ошибок. Оператор измерил один участок от внешнего края изгиба, затем использовал инструмент с меньшим радиусом, чем требовалось на чертеже. Провод был немного короче с одной стороны, и возле изгиба имелась светлая отметина. Поставщик изменил точку отсчета измерения на осевую линию проволоки, заменил острую кромку инструмента и добавил проверку первой детали. Следующая партия более точно подходит к корпусу без изменения материала проволоки. Урок практический: проблема с изгибом может исходить не от самой машины. Измерения, форма инструмента и привычки проведения проверок могут так же сильно повлиять на результат. Я рассматриваю каждую новую работу по гибке проволоки как процесс настройки, а не просто работу станка. Я подтверждаю чертеж, проверяю изгиб, измеряю освобожденную деталь и осматриваю поверхность, прежде чем изготавливать новые детали. Такой подход помогает сократить количество брака и дает оператору четкую информацию о необходимости регулировки. Хороший изгиб проволоки должен соответствовать более чем одной цели. Он должен иметь правильную форму, стабильные размеры, подходящий радиус и поверхность, соответствующую следующему этапу производства.

Сгибание проволоки выглядит простым до тех пор, пока готовая деталь не потеряет угол, длину или положение. Небольшая ошибка на этапе измерения может привести к браку, переделок и задержкам на производстве. Я видел, как это происходило с проволокой из мягкой стали, проволокой из нержавеющей стали и пружинной проволокой. Изгиб может показаться на первый взгляд, но деталь выходит из строя, когда ее помещают в сборку. Три распространенные ошибки вызывают многие из этих проблем. ### 1. Измерение от неправильной контрольной точки На чертеже провода может быть показано расстояние между двумя осевыми линиями, в то время как оператор измеряет от внешнего края одного изгиба. Эти два метода дают разные результаты. Радиус изгиба также меняет положение центральной линии провода. Крутой изгиб и широкий изгиб не приведут к тому, что следующая секция окажется в той же точке, даже если размеры прямой линии кажутся равными. Перед сгибанием я проверяю: - Использованы ли на чертеже размеры осевой линии - Где начинается и заканчивается каждый изгиб - Диаметр проволоки - Внутренний радиус изгиба - Опорную точку, используемую для первого измерения. Для простой U-образной проволоки я отмечаю осевую линию каждой ветви и рассчитываю положение изгиба по этой линии. Это дает мне более надежный результат, чем измерение от внешнего края. Практический метод — изготовить одну деталь образца увеличенной длины. Я измеряю готовый образец, сравниваю его с рисунком и записываю поправки, необходимые для следующего изделия. Этот подход хорошо работает, когда станок или инструмент имеют небольшую разницу в настройке. ### 2. Игнорирование упругого возврата Проволока не всегда сохраняет угол, приложенный инструментом. После сброса давления он может слегка приоткрыться. Это движение называется пружинным возвратом. Величина зависит от: - Материала проволоки - Диаметра проволоки - Радиуса изгиба - Скорость формовки - Состояние инструмента - Текстура или состояние поверхности материала Проволока из нержавеющей стали часто ведет себя иначе, чем проволока из мягкой стали. После формирования изгиб на 90 градусов может немного раскрыться. Точное изменение зависит от настройки, поэтому я не полагаюсь на общую цифру без тестирования. Я использую тестовый изгиб, чтобы найти коррекцию. Если конечный угол составляет 92 градуса, а целевой — 90 градусов, я регулирую инструмент, чтобы сделать изгиб немного более сильным. Затем я проверяю еще один образец, прежде чем приступить к изготовлению полной партии. Этот шаг экономит материал. Он также создает запись настройки, которая может помочь при повторном использовании той же спецификации провода. ### 3. Использование изношенного или плохо выровненного инструмента. Хороший план гибки не может исправить инструмент, который движется, скользит или имеет поврежденную контактную поверхность. Износ инструмента может вызвать: - Неравномерные углы изгиба - Следы на проволоке - Изменение места изгиба - Скручивание проволоки - Разные результаты между первой и последней деталями. Я проверяю инструмент перед началом производства. Проволока должна прочно сидеть в направляющей, а формовочный штифт перемещаться по намеченной траектории. Машина должна удерживать проволоку, не сдавливая ее и не допуская нежелательного вращения. Выравнивание имеет не меньшее значение. Если направляющая, зажим и формовочный инструмент не находятся на одной центральной линии, проволока может перекрутиться во время изгиба. Деталь может иметь правильную длину, но все равно выйти из строя во время сборки. Я проверяю установку небольшим тиражом вместо того, чтобы сразу производить большую партию. Образец следует измерить штангенциркулем, угломером или простым контрольным приспособлением. Визуальные проверки помогают, но их недостаточно для деталей с жесткими допусками. ### Простая процедура настройки гибки проволоки Я использую следующую последовательность действий при настройке новой работы по гибке проволоки: 1. Прочтите чертеж и определите все справочные размеры. 2. Подтвердите материал и диаметр проволоки. 3. Проверьте необходимый радиус и угол изгиба. 4. Осмотрите направляющую, зажим, штифт и формующую поверхность. 5. Сделайте одну тестовую часть с запланированными настройками. 6. Измерьте готовую деталь в нескольких точках. 7. Отрегулируйте упругость и положение инструмента. 8. Сделайте еще одну пробу и сравните результаты. 9. Запишите настройки для будущего производства. 10. Приступайте к партии только после того, как образец будет соответствовать требуемым размерам. Эта процедура полезна для ручной гибки, штамповки и гибки проволоки с ЧПУ. Инструменты могут меняться, но необходимость в правильных привязках, контроле пружинения и стабильном выравнивании остается. ### Небольшой пример из производства В цехе по производству проволочных кронштейнов выяснилось, что одна ножка зачастую оказывается короче на 2 мм. Оператор производил измерения от внешней стороны первого изгиба, а размеры чертежа относились к осевой линии проволоки. Команда изменила эталон измерения и скорректировала положение формования. Следующий образец соответствовал сборочному приспособлению без изменения материала проволоки или станка. Проблема заключалась в методе измерения, а не в сырье. Ошибку такого типа легко не заметить, поскольку на верстаке деталь может выглядеть приемлемо. Это становится ясно, когда деталь помещается в сопряженный компонент. Точный изгиб проволоки достигается благодаря контролируемой настройке, а не догадкам. Я проверяю ссылку на чертеж, проверяю упругость и проверяю инструменты перед запуском полной партии. Эти три привычки уменьшают необходимость повторной работы и упрощают повторение процесса гибки. Мы имеем большой опыт работы в сфере промышленности. Свяжитесь с нами для получения профессиональной консультации: Ju: 594530434@qq.com/WhatsApp +8613812786885.

1. Американское общество инженеров-механиков, 2020 г., ASME B29.1 Цепь передачи энергии, навесное оборудование и звездочки 2. Международная организация по стандартизации, 2017 г., ISO 7438, испытание на изгиб металлических материалов 3. Джозеф Э. Шигли, Чарльз Р. Мишке, Ричард Дж. Будинас, 2015 г., Проектирование машиностроения 4. ASM International, 2018 г., Справочник ASM, том 14B Формовка листового металла 5. Американская ассоциация производителей проволоки, 2021 г., Рекомендации по процессам формовки и гибки проволоки 6. Роберт Л. Нортон, 2020 г., Проектирование машин: комплексный подход
