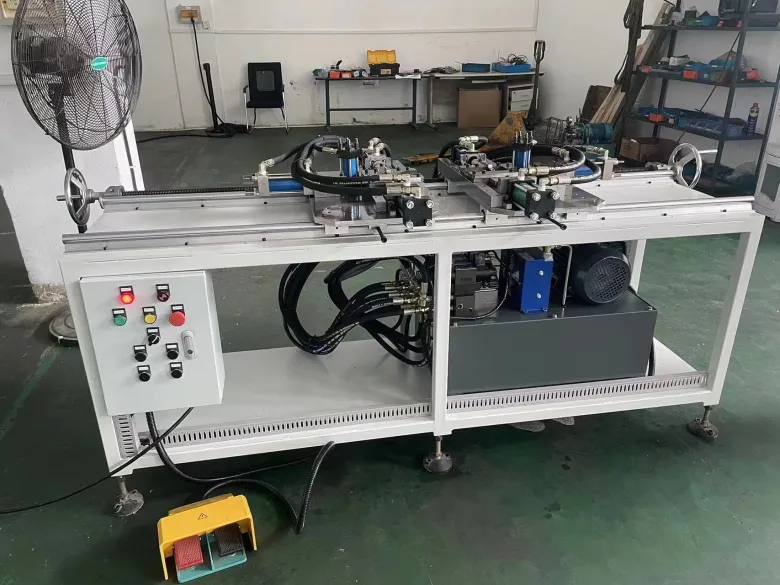

Боретесь с прогибом проволоки? Вот настоящее решение

Когда начинается прогиб проволоки, разрез сверху может выглядеть приемлемым, в то время как нижний профиль смещается. Скошенные края, плохая точность углов, шероховатые поверхности, сломанная проволока и неровные размеры могут указывать на одну и ту же проблему: проволока не остается на запланированном пути. Обычно я проверяю прогиб проволоки перед изменением программы резки. Новое смещение или более медленная скорость подачи могут скрыть симптом для одной работы, но проблема часто возвращается, когда изменяется заготовка, материал или высота резки. ## Что означает отклонение проволоки. При электроэрозионной обработке проволока проходит между верхней и нижней направляющими, а электрические разряды удаляют материал с заготовки. Проволока тонкая и гибкая. Давление резания, поток промывки, натяжение и нагрев могут оттолкнуть его от запрограммированной линии. Результатом могут быть: - Конусный рез в заготовке - Разные размеры сверху и снизу - Закругленные или смещенные углы - Неровная обработка поверхности - Небольшие погрешности вблизи глубоких полостей - Обрывы проволоки при черновой резке - Несоответствие между черновым и чистовым проходами На тонкой заготовке может наблюдаться лишь небольшая погрешность. На высокой заготовке такое же отклонение будет намного легче увидеть. ## Шаг 1. Проверьте натяжение проволоки. Низкое натяжение проволоки является распространенной причиной движения. Может показаться, что проволока работает нормально, однако она может сгибаться под воздействием на нее силы нагнетания и давления промывки. Проверьте показания натяжения машины и сравните их с настройками, рекомендованными для размера и материала проволоки. Обратите внимание на: - Натяжение падает во время резки - Нестабильные значения натяжения - Изношен натяжной ролик - Скользящая проволока - Грязь вокруг пути подачи проволоки - Неправильная заправка проволоки Не повышайте натяжение, не сверившись с руководством по эксплуатации машины. Чрезмерное натяжение может привести к обрывам проволоки и создать дополнительную нагрузку на направляющие. ## Шаг 2. Осмотрите верхнюю и нижнюю направляющие. Направляющие контролируют положение проволоки. Небольшой износ, сколы или повреждения вокруг отверстия направляющей могут привести к видимой ошибке профиля. Осматриваю обе направляющие при хорошем освещении и очищаю прилегающую территорию. Направляющая может нуждаться во внимании, если: - В отверстии наблюдается износ - На поверхности направляющей имеется скол - Проволока не проходит через центр - Направляющая ослаблена - Высота направляющей не соответствует настройке задания Состояние направляющей имеет большее значение при высоких резах и работах, требующих строгого контроля размеров. Замена изношенной направляющей может решить проблему, которая выглядит как проблема с программным обеспечением или смещением. ## Шаг 3: Проверьте давление и направление промывки. Промывка помогает удалить мусор из режущего зазора. Слишком слабый поток может оставить частицы в зазоре, что может нарушить разряд и протолкнуть проволоку. Слишком сильный поток может физически погнуть проволоку, особенно вблизи тонких участков или открытых полостей. Я проверяю положение сопла, давление и направление. Форсунки должны обеспечивать стабильную промывку без создания сильной струи на проводе. Полезные проверки включают в себя: - Держите верхние и нижние сопла на одной линии с заготовкой - Уменьшайте избыточное давление, когда проволока заметно движется - Проверьте, не заблокированы ли фильтры или неравномерен поток - Используйте промывку, подходящую для толщины заготовки - Убедитесь, что заготовка полностью покрыта, когда этого требует процесс. Помогает простое наблюдение: если проволока движется в начале промывки, поток может быть частью проблемы. ## Шаг 4: Подтвердите настройку заготовки. Заготовка, которая перемещается во время резки, может вызвать ошибку, аналогичную отклонению проволоки. Проверяю, прочно ли закреплена деталь и пропускает ли приспособление стружку и воду, не вызывая вибрации. Проверьте следующие моменты: - Заготовка ровно сидит на опоре - Зажимы не деформируют тонкий материал - Приспособление имеет достаточную опору вблизи зоны резки - Под деталью нет окалины, заусенцев и мусора - Правильно подготовлена ​​опорная поверхность - Толщина заготовки соответствует настройкам резки Для тонкой стальной пластины легкого зажима может быть достаточно. Высокая или тяжелая деталь часто нуждается в более прочной опоре рядом с местом резки. ## Шаг 5: Проверьте условия резки. Высокая скорость резки, нестабильная энергия разряда или неподходящие настройки импульса могут привести к увеличению смещения проволоки. Правильная настройка зависит от станка, проволоки, материала, толщины и требуемой отделки. Текущие настройки я сравниваю с проверенной технологической таблицей для того же материала и толщины. Обратите внимание на: - Скорость резания - Пиковый ток - Длительность импульса - Скорость подачи проволоки - Натяжение проволоки - Давление промывки - Настройки черновой и чистовой обработки Чистовой проход может улучшить окончательный размер, но его не следует использовать для устранения проблем с наладкой. Если во время черновой обработки траектория движения проволоки нестабильна, последующие проходы могут по-прежнему содержать часть ошибок. ## Шаг 6. Проверьте путь и качество проволоки. Старая или поврежденная проволока может вести себя по-разному во время резки. Я проверяю катушку с проволокой, систему натяжения, ролики и путь сбора проволоки. Обращайте внимание на: - Перегибы проволоки - Неравномерную подачу проволоки - Грязный ролик - Неправильный диаметр проволоки - Влажность или повреждение при хранении - Катушка не вращается плавно Используйте размер и тип проволоки, указанные для программы резки. Изменение материала или диаметра проволоки может повлиять на натяжение, поведение при разряде и результаты размеров. ## Практический пример В цехе резали пластину из закаленной стали толщиной 60 мм. Верхнее отверстие соответствовало рисунку, но нижнее отверстие смещалось примерно на 0,03 мм. Оператор уменьшил смещение, но результат менялся от одной детали к другой. Проверка выявила три проблемы: - Нижняя направляющая имела видимый износ - Давление промывки было выше нормального значения - Скорость черновой резки была слишком высокой для толщины материала. После замены направляющей, выравнивания сопел и регулировки условий резания нижний профиль стал более стабильным. Затем оператор использовал чистовой проход для контроля размера вместо того, чтобы полагаться на изменения смещения для корректировки всего процесса. ## Простой порядок устранения неполадок. Я использую этот порядок, когда кажется, что проволока отклоняется: 1. Остановите работу и запишите, где появляется ошибка. 2. Проверьте натяжение и движение проволоки. 3. Осмотрите верхнюю и нижнюю направляющие. 4. Подтвердите диаметр проволоки и резьбу. 5. Проверьте давление промывки и выравнивание форсунок. 6. Проверьте опору и фиксацию заготовки. 7. Сравните настройки резки с технологическими данными станка. 8. Прежде чем вернуться к производству, выполните небольшой пробный разрез. 9. Измерьте верхнюю, среднюю и нижнюю часть профиля. 10. Регулируйте одно условие за раз. Изменение нескольких настроек одновременно затрудняет определение причины. Короткий тестовый образец может дать больше полезной информации, чем полный производственный цикл. Отклонение проволоки редко бывает вызвано одной лишь настройкой. Стабильные результаты достигаются за счет совместной работы траектории проволоки, направляющих, натяжения, промывки, фиксации заготовки и условий резки. Когда я рассматриваю проблему как проблему настройки и обработки, а не просто меняю смещение, становится легче найти источник ошибки, и исправление с большей вероятностью продлится долго.

Отклонение проволоки часто начинается с простой проблемы: проволока проходит слишком далеко без достаточной поддержки. Под собственным весом, контактной нагрузкой, вибрацией или тяговой силой он отклоняется от намеченного пути. Это движение может привести к плохой центровке, износу поверхности, нестабильному электрическому контакту или преждевременной усталости. Обычно я решаю проблему, проверяя пролет перед заменой материала провода. Более короткая неподдерживаемая секция часто имеет большее значение, чем использование более тяжелого троса. ### 1. Измерьте прогиб. Поместите трос в нормальное рабочее положение и измерьте расстояние от намеченной осевой линии до самой нижней или наиболее смещенной точки. Запишите следующие сведения: - Диаметр проволоки - Материал проволоки - Неподдерживаемый пролет - Приложенная нагрузка - Рабочая температура - Величина перемещения во время использования Эта информация помогает отличить проблему с опорой от проблемы с натяжением, нагрузкой или материалом. Проволока, которая сгибается только под действием временной нагрузки, может нуждаться в лучшей поддержке. Трос, который остается согнутым после снятия нагрузки, возможно, достиг предела упругости или был поврежден во время установки. ### 2. Уменьшите неподдерживаемый пролет. Самый простой способ уменьшить прогиб провода — добавить точку опоры. Используйте направляющую, зажим, ролик, кронштейн или втулку в зависимости от движения проволоки. Фиксированный зажим хорошо работает, когда проволока не должна двигаться. Направляющая с низким коэффициентом трения больше подходит, когда проволока должна скользить или изгибаться. Для длинных проводов лучше использовать несколько небольших точек опоры, чем один тяжелый зажим. Расстояние зависит от размера провода, нагрузки, вибрации и допустимого перемещения. Команда технического обслуживания может увидеть это на дверце машины. Пучок проводов пересекает зазор между неподвижной рамой и подвижной панелью. После неоднократного открывания и закрывания сверток провисает и трется о раму. Добавление закругленной направляющей рядом с центром зазора уменьшает свободный пролет и удерживает связку вдали от металлического края. ### 3. Проверьте натяжение проволоки. Низкое натяжение позволяет больше двигаться. Чрезмерное натяжение создает другой риск: провод может растянуться, устать или натянуться на свои клеммы. Регулируйте натяжение только в пределах, допускаемых проводом, разъемом и конструкцией оборудования. Оставьте достаточный запас для теплового расширения и нормального движения. Если по проводу течет электрический ток, избегайте использования напряжения как единственного решения. Натянутый провод может выглядеть прямым, в то время как точки соединения подвергаются слишком большой нагрузке. ### 4. Используйте подходящую опорную поверхность. Острые края могут создать новую точку разрушения, даже если прогиб уменьшен. Выбирайте опоры с: - Закругленными контактными поверхностями - Гладкими поверхностями - Правильным зазором - Устойчивостью к теплу и химикатам в рабочей зоне Защитная втулка может помочь в местах прохождения провода через металлическую панель. Кабельная стяжка может удерживать легкий провод на месте, но она не должна разрушать изоляцию или становиться единственной опорой для тяжелого движущегося кабеля. Для часто перемещающихся проводов используйте направляющую, рассчитанную на повторяющиеся движения. Фиксированные зажимы могут вызвать изгиб в одной небольшой точке, что может сократить срок службы. ### 5. Проверьте нагрузку и размер провода. Прогиб увеличивается, когда провод слишком тонкий для пролета или нагрузки. Проверьте, несет ли провод: - Собственный вес на большое расстояние - Подвешенную часть - Повторяющуюся тяговую силу - Вибрацию от двигателя или вентилятора - Тепло, которое размягчает материал - Соединитель или инструмент, прикрепленный к свободному концу. Провод большего диаметра может уменьшить перемещение, но для этого также могут потребоваться клеммы большего размера и больше места. Более прочный материал может помочь с нагрузкой, но он не исправит плохую прокладку или слишком далеко расположенную точку опоры. Правильный выбор позволяет сбалансировать размер проволоки, гибкость, расстояние между опорами и необходимое перемещение. ### 6. Держите радиус изгиба под контролем. Проволока может прогибаться, потому что ее нажимают на слишком тугой изгиб. Соблюдайте минимальный радиус изгиба, указанный производителем провода или кабеля. Придайте проводу плавную кривую, а не резко сгибайте его в зажиме, клемме или разъеме. Это имеет значение при повторяющихся движениях. Проволока может работать правильно во время короткого осмотра, но выйти из строя после многих циклов, если одна и та же секция сгибается в одном фиксированном месте. ### 7. Проверьте изменения температуры. Нагрев может изменить длину проволоки, ее жесткость и поведение опоры. Провод, проложенный правильно при комнатной температуре, может смещаться при установке рядом с обогревателем, двигателем, лампой или выхлопной трубой. Оставьте подходящее пространство для расширения и выберите опорные материалы, соответствующие рабочей температуре. Не размещайте пластиковые зажимы рядом с источниками тепла, если их температурный диапазон не соответствует условиям применения. Температура также влияет на изоляцию. Может показаться, что провод отклоняется, потому что изоляция размягчилась или сжалась под зажимом. ### 8. Проверьте готовую конструкцию. После добавления опоры проведите трос на весь рабочий диапазон. Обращайте внимание на: - Контакт с острыми краями - Натяжение за клеммы - Чрезмерное натяжение - Защемление петель или крышек - Новые изгибы вблизи точек опоры - Шум, вызванный вибрацией - Потеря зазора во время движения Простая проверка зазора может предотвратить повторный ремонт. Отметьте положение провода в состоянии покоя и при полном ходе, затем проверьте путь во время работы. ### Практический пример Стальная проволока диаметром 2 мм проходит через отверстие диаметром 500 мм и поддерживает небольшой подвижный датчик. Проволока изгибается вниз около центра и касается ближайшего кронштейна, когда машина вибрирует. Замена провода может не решить основную проблему. Лучший подход: 1. Добавить закругленную направляющую рядом с центром проема. 2. Убедитесь, что направляющая не ограничивает движение датчика. 3. Держите трос подальше от кронштейна при его полном ходе. 4. Отрегулируйте длину проволоки так, чтобы она поддерживалась и не была сильно натянута. 5. Осмотрите проволоку после повторных машинных циклов. Такое расположение уменьшает неподдерживаемый пролет и ограничивает боковое перемещение. Это также позволяет избежать приложения дополнительных усилий к соединению датчика. Отклонение проволоки обычно легче контролировать с помощью раскладки, чем с помощью силы. Измерьте перемещение, уменьшите свободный пролет, используйте гладкие опоры и оставьте достаточно места для нормального движения и изменения температуры. Если проволока по-прежнему отклоняется после исправления расстояния между опорами и ее прокладки, проверьте нагрузку, размер проволоки, радиус изгиба и состояние материала. Прямолинейный провод не всегда является здоровым проводом; метод поддержки также должен защищать точки соединения и поверхность провода.

Когда провод отклоняется от намеченного пути, проблема редко остается на одном месте. Прогиб может привести к неравномерному натяжению, износу поверхности, плохой центровке, шуму и повторным регулировкам. Я часто вижу, как команды заменяют проволоку, прежде чем проверять точки опоры вокруг нее. Лучшей отправной точкой является контроль пути прохождения провода. ### Проверьте пролет. Длинный неподдерживаемый участок позволяет проводу смещаться под нагрузкой. Измерьте расстояние между направляющими, шкивами, зажимами или точками крепления. Ищите участки, где провод висит, изгибается или смещается при запуске оборудования. Более короткий пролет может уменьшить движение. Если конструкция позволяет это, добавьте направляющую или опору ближе к середине открытой секции. Опора должна удерживать проволоку в нужном положении, не создавая резкого изгиба. ### Проверьте выравнивание. Несоосные направляющие могут сместить провод в сторону. Это часто приводит к тому, что один край проволоки изнашивается быстрее, чем другой. Я использую линейку или инструмент лазерного выравнивания для сравнения направляющих центров. Провод должен входить и выходить из каждой направляющей по чистому пути. Небольшие ошибки выравнивания могут стать более заметными, когда система работает на более высокой скорости или при изменяющейся нагрузке. Проверьте следующие точки: - Направляющие отверстия - Канавки шкивов - Зажимы и клеммы - Монтажные кронштейны - Углы входа и выхода - Области с металлической пылью или следами на поверхности Изношенная канавка шкива также может вызвать отклонение проволоки. Замена одного провода может лишь на короткое время скрыть причину. ### Установите натяжение в пределах диапазона оборудования. Низкое натяжение позволяет проволоке двигаться. Чрезмерное натяжение может привести к дополнительной нагрузке на трос, направляющие, подшипники и точки крепления. Используйте диапазон натяжения, указанный производителем оборудования или поставщиком проволоки. Избегайте регулировки натяжения на ощупь, когда доступны измеренные значения. Запишите настройки, рабочую нагрузку и состояние проводов, чтобы команда могла сравнивать изменения с течением времени. Правильная настройка зависит от материала проволоки, диаметра, длины, температуры и рабочей нагрузки. ### Используйте подходящую направляющую Направляющая должна поддерживать провод, обеспечивая плавное движение. Материал и форма должны соответствовать применению. Для систем с подвижной проволокой проверьте, выдерживает ли направляющая: - Диаметр проволоки - Скорость движения - Повторяющийся изгиб - Пыль или влага - Контактное давление - Рабочая температура Слишком узкая направляющая может защемить проволоку. Слишком широкая направляющая может не контролировать боковое движение. Целью является устойчивая поддержка, а не сильное давление. ### Соблюдайте допустимые пределы радиуса изгиба. Острые изгибы являются распространенным источником прогибов и износа. Каждый тип проволоки имеет минимальный радиус изгиба, установленный его конструкцией или данными поставщика. Измерьте кривую вокруг шкивов, роликов и точек входа. Замените поврежденные ролики и удалите заусенцы с кронштейнов или направляющих пластин. Гладкая траектория с большим радиусом может уменьшить боковое смещение и повреждение поверхности. ### Простой пример цеха Представьте себе машину, использующую длинный кабель управления между неподвижной панелью и движущимся узлом. Трос начинает прогибаться во время работы, и оператор замечает задержку движения. Возможно, кабель не является основной проблемой. Возможно, неподдерживаемая секция слишком длинная или трос трётся о кронштейн. Добавление направляющей правильного размера, улучшение угла установки и проверка радиуса изгиба могут помочь кабелю двигаться по более стабильному пути. Команда должна тестировать машину на низкой скорости после каждой регулировки. Это облегчает определение того, какое изменение повлияло на движение. ### Составьте краткую программу проверки. Перед заменой отклоненного провода я проверяю: 1. Неопорный пролет 2. Соосность направляющей и шкива 3. Уровень натяжения 4. Радиус изгиба 5. Износ поверхности 6. Монтажное оборудование 7. Изменения нагрузки и скорости 8. Пыль, влага или мусор вокруг точек контакта Перед внесением изменений сфотографируйте путь провода. Отметьте положение направляющих и зажимов. Эти небольшие записи могут помочь выявить постепенное движение, которое трудно заметить при беглом осмотре. Отклонение провода часто является проблемой контроля пути, а не простым отказом провода. Устойчивое расположение опоры, правильное выравнивание, подходящее натяжение и плавные изгибы могут уменьшить нежелательное движение. Если после этих проверок проволока все еще смещается, остановите оборудование и попросите поставщика проволоки или машины проверить данные по нагрузке, конструкции направляющих и установке.

Отклонение проволоки может превратить правильный план резки в деталь, которая не достигает цели. Проблема может проявляться в суженной стенке, изогнутом профиле, неравномерной точности углов или ошибке размера, которая меняется от верхней части заготовки к нижней. Я видел, как операторы исправляли смещение, уменьшали скорость подачи и снова выполняли ту же работу, но получали тот же результат. Отклонение проволоки редко возникает из-за одной только настройки. Обычно он отражает сочетание натяжения проволоки, силы резания, промывки, высоты заготовки, состояния материала и настройки станка. Стабильный результат начинается с поиска причины, а не с добавления случайной компенсации. ## Что означает отклонение проволоки Во время резки проволоки она должна следовать по контролируемому пути между направляющими. Силы резания, электрический разряд, давление жидкости и вибрация могут сбить его с этого пути. Проволока может изгибаться: - К передней или задней части реза - К одной стороне заготовки - Сильнее ближе к центру высокой заготовки - В разных направлениях во время черновой и чистовой обработки - Вокруг углов, узких пазов и небольших радиусов. Результат может включать в себя: - Конические детали - Закругленные или искаженные углы - Плохую прямолинейность - Разные размеры сверху и снизу - Профиль, который выглядит правильно на одной высоте, но не поддается проверке на другой Простая регулировка смещения может помочь при постоянной ошибке размера. Он не сможет полностью исправить проволоку, которая движется во время резки. ## Шаг 1. Проверьте путь и натяжение проволоки. Я начинаю с пути прохождения проволоки, поскольку базовая проблема с настройкой может повлиять на каждую часть работы. Проверьте следующие моменты: - Правильный диаметр проволоки - Правильная траектория заправки - Очистите верхнюю и нижнюю направляющие - Правильное состояние контакта - Правильную настройку натяжения - Правильный захват и транспортировку проволоки - Отсутствие поврежденных или изношенных компонентов направляющей Низкое натяжение позволяет проволоке больше перемещаться под действием силы резания. Чрезмерное натяжение может повысить риск обрыва провода и создать дополнительную нагрузку на систему. Оптимальная настройка зависит от станка, типа проволоки, материала, толщины и программы резки. Изношенная направляющая может привести к повторяющейся ошибке, похожей на проблему программирования. Если ошибка сохраняется после новой настройки и проверки пути прохождения провода, проверьте направляющие и точки контакта в соответствии с инструкциями по обслуживанию изготовителя станка. ## Шаг 2. Подтвердите настройку заготовки. Нестабильная заготовка может привести к тому, что прогиб проволоки будет выглядеть сильнее, чем есть на самом деле. Я проверяю: - Деталь прочно сидит на столе - Зажимы не мешают прохождению проволоки - Заготовка имеет достаточную опору - На верхней и нижней поверхностях нет сильных заусенцев - Базовая поверхность чистая - Деталь не испытывает нежелательного зажимного напряжения. Тонкие пластины часто смещаются после удаления внутреннего материала. Высокий блок также может снять внутреннее напряжение во время резки. Когда заготовка смещается, проволока может работать правильно, пока деталь движется вокруг нее. Для большого внутреннего выреза я предпочитаю такую ​​последовательность резки, которая оставляет достаточную поддержку до более поздней стадии процесса. Небольшие перемычки или выступы могут помочь удерживать деталь, если конструкция позволяет это и план отделочной обработки предусматривает их удаление. ## Шаг 3: Проверьте давление промывки. Промывка помогает удалить мусор из режущего зазора. Слишком слабая промывка может привести к тому, что мусор останется в зазоре, что изменит электрические условия и повысит нестабильность резки. Слишком сильное давление может оттолкнуть проволоку от намеченного пути, особенно в следующих случаях: - Тонкие участки - Глубокие порезы - Узкие щели - Открытые карманы - Области со слабой опорой Правильное давление не всегда является самым высоким. Я регулирую его, наблюдая за стабильностью проволоки, состоянием искры, скоростью резки и качеством поверхности. Полезным тестом является сравнение того же пути при более низком уровне промывки в пределах безопасного рабочего диапазона машины. Если профиль улучшается, а рез остается стабильным, возможно, частью проблемы было давление. Если появляются короткие замыкания, нестабильная искра или плохое удаление мусора, настройка занижена. ## Шаг 4: Проверьте мощность резания и скорость подачи. Высокая энергия резания может увеличить силу, действующую на проволоку. Скорость подачи, слишком высокая для толщины материала, может привести к нестабильному выпуску и большему перемещению проволоки. Обзор: - Пиковый ток - Длительность импульса - Интервал импульсов - Скорость подачи - Скорость проволоки - Настройка толщины материала - Выбор материала заготовки в системе управления Рекомендуемая технология системы управления является полезной отправной точкой, а не гарантией для каждой настройки. Например, деталь из закаленной инструментальной стали может реагировать иначе, чем деталь из мягкой стали той же толщины. Когда я вижу сужающуюся стену или шероховатую, нестабильную поверхность, я уменьшаю режущую нагрузку в ходе контролируемого испытания. Я меняю одну настройку за раз и записываю результат. Если несколько настроек изменяются одновременно, выявить причину становится сложно. ## Шаг 5: Учитывайте высоту заготовки. Отклонение проволоки становится более вероятным по мере увеличения расстояния между направляющими. Высокая заготовка дает проволоке больше места для сгибания, особенно если порез глубокий и промывка затруднена. Для высоких деталей проверьте: - Выравнивание направляющих - Расстояние между верхними и нижними соплами - Натяжение проволоки - Метод промывки - Технологию черновой обработки - Количество чистовых проходов - Требуемую точность стенки. За один проход черновой обработки можно удалить большую часть материала, но оставить напряженный или смещенный путь проволоки. Обезжиренный рез может улучшить профиль, однако он будет работать лучше всего, когда при черновом проходе остается достаточное количество материала и станок устойчив. Если станок поддерживает компенсацию конуса, измерьте фактические размеры сверху и снизу, прежде чем вводить поправку. Угадывание величины компенсации может сделать одну сторону точной, но ухудшить другую. ## Шаг 6. Измерьте характер ошибок. Измерения показывают, является ли проблема постоянной или меняется на протяжении разреза. Я записываю: - Размер верха - Размер низа - Прямолинейность стены - Угловое положение - Направление ошибки - Ошибка в разных местах - Результаты повторяющихся деталей Ошибка постоянного размера часто указывает на смещение, диаметр электродной проволоки или настройку измерения. Разница в размерах сверху и снизу предполагает конусность, отклонение проволоки, выравнивание направляющих или перемещение заготовки. Ошибка, которая изменяется по профилю, может указывать на направление промывки, поведение углов, изменение нагрузки при резании или нестабильность участка заготовки. Используйте один и тот же метод измерения для каждого теста. Координатно-измерительная машина может предоставить подробные данные, а для более простых функций могут подойти калиброванный микрометр, измеритель высоты или оптическая система. Инструмент должен соответствовать допуску и форме элемента. ## Шаг 7: Проверьте углы и мелкие детали. Углы создают условия резки, отличные от прямых участков. Машина замедляется, меняет направление и может удалить больше или меньше материала возле угла. Маленькие радиусы, узкие пазы и острые внутренние углы могут свидетельствовать о: - Задержке угла - Перерезе - Местной конусности - Следах вибрации проволоки - Небольших изменениях размеров Я избегаю оценивать всю установку по одному острому углу. Я проверяю прямую стену, угол и тонкий элемент отдельно. Если прямая стена точна, а угол нет, проблема может быть связана с контролем угла или технологией резки, а не с общим отклонением проволоки. Небольшой радиус также может потребовать подходящего входа и выхода. Неправильное размещение выводов может привести к ошибке в элементе, которая будет выглядеть как проблема с путем прохождения провода. ## Практическая последовательность испытаний. Когда в детали наблюдается отклонение проволоки, я использую следующий порядок: 1. Очистите зону станка, направляющие, контакты и поверхности заготовки. 2. Проверьте диаметр проволоки, ее резьбу, натяжение и транспортировку. 3. Убедитесь, что заготовка закреплена и выровнена. 4. Проверьте давление промывки и положение сопла. 5. Проверьте настройки материала, толщины, мощности и подачи. 6. Вырежьте простой тестовый элемент. 7. Измерьте прямолинейность верха, низа и стены. 8. Изменяйте одну настройку за раз. 9. Применяйте компенсацию только после того, как механические и электрические условия станут стабильными. 10. Сохраните успешные настройки с информацией о материале и толщине. Этот метод требует большей дисциплины, чем изменение нескольких значений одновременно, однако он дает информацию, которую можно повторно использовать в следующем задании. ## Пример из производственной установки. Цех разрезает пластину из закаленной стали толщиной 60 мм и обнаруживает, что отверстие внизу немного меньше. Оператор увеличивает смещение, и верхний размер становится слишком большим, а нижний размер остается за пределами допуска. Последующая проверка показывает, что натяжение проволоки находится в пределах диапазона станка, но нижнее сопло расположено слишком далеко от заготовки. Промывка также устанавливается вблизи верхнего предела рекомендуемого диапазона. Оператор приближает сопло, регулирует уровень промывки и выполняет контролируемый чистовой проход. Конус становится меньше, прежде чем будет применена какая-либо значительная коррекция смещения. Урок прост: компенсация должна исправить известную, устойчивую ошибку. Он не должен заменять базовую проверку настройки. ## Если проблема требует сервисной поддержки Обратитесь в квалифицированную службу поддержки станка, если: - Ошибка меняется без изменения программы - Проволока часто рвется - Виден износ направляющей - Станок не проходит проверку соосности - Один и тот же тест дает разные результаты - Ошибка появляется для разных материалов и толщин - Движение оси или обратная связь по положению кажутся ненормальными Ведите записи о материале, толщине, типе проволоки, натяжении, настройке промывки, технологии резки, результатах измерений и фотографиях резки. Четкие данные помогают обслуживающему персоналу быстрее определить вероятный источник. Отклонение проволоки легче контролировать, если рассматривать его как проблему процесса, а не как проблему одного параметра. Стабильный путь проволоки, сбалансированная промывка, соответствующая энергия резания, надежное удержание заготовки и измеренная компенсация работают вместе. Как только причина изолируется, исправление становится меньшим, более повторяемым и его легче применить к будущим работам. Мы имеем большой опыт работы в сфере промышленности. Свяжитесь с нами для получения профессиональной консультации: Ju: 594530434@qq.com/WhatsApp +8613812786885.
