Секретное оружие безупречной гибки проволоки

Когда я сгибаю проволоку вручную, первая часть может выглядеть нормально. Следующий может иметь другой угол, более широкий изгиб или небольшую отметину возле изгиба. Эта разница создает проблемы, когда провод должен подходить к панели, кронштейну или клемме. Скрытый инструмент, обеспечивающий четкие и повторяемые изгибы проволоки, часто представляет собой простой гибочный шаблон. Приспособление придает проволоке фиксированный путь. Он контролирует точку изгиба, размер кривой и положение каждого поворота. Это не заменяет мастерство. Это дает навыку стабильную основу. ## Почему сгибание руки часто приводит к ошибкам Проволока меняет форму так, что ее легко не заметить. После сброса давления изгиб может слегка открыться. Тонкая проволока может сплющиться, если инструмент будет держаться слишком сильно. Для жесткой проволоки может потребоваться большее усилие, чем для мягкой, даже если обе проволоки имеют одинаковый диаметр. Небольшие ошибки становятся более заметными, когда несколько проводов должны совпадать. Я часто вижу четыре распространённых проблемы: - Изгиб начинается в нескольких миллиметрах от запланированной точки. - Внутренний радиус слишком мал. - На проволоке имеются следы от плоскогубцев или острого края. - Каждая готовая деталь имеет разную форму. Линейка может помочь определить длину, но она не может направлять кривую. Плоскогубцы могут создать изгиб, но он не всегда создает один и тот же изгиб дважды. Вот тут-то и пригодится приспособление, формирователь или оправка. ## Что делает приспособление для сгибания проволоки. Базовое приспособление можно сделать из металлической пластины, бруска твердой древесины или приспособления, изготовленного в мастерской. Обычно он включает в себя: - Фиксированный упор для проволоки - Круглый штифт или шаблон для изгиба - Направляющую для пути проволоки - Контрольную отметку для угла изгиба - Ручку или рычаг для контролируемого давления. Круглый шаблон задает внутреннюю кривую. Упор контролирует место изгиба. Ориентиры помогают мне повторить тот же угол. Для несложной работы может хватить одной круглой булавки. Для формы с двумя или тремя изгибами я использую несколько штифтов и упоров, расположенных вдоль пути проволоки. Джиг не обязательно должен выглядеть сложным. Четкая планировка имеет большее значение, чем дополнительные детали. ## Как выбрать первый размер Первый размер зависит от материала проволоки, диаметра и требуемой кривой. Небольшой формирователь создает более крутой изгиб. Это может подойти для мягкой медной проволоки, но тот же размер может повредить пружинную сталь или нержавеющую проволоку. Форма большего размера дает проволоке больше места для перемещения и снижает вероятность образования резких складок. Я проверяю рекомендации по изгибу поставщика проволоки, когда они доступны. Если данные не предоставлены, я проверяю запланированную форму на небольшом образце. Тестовый образец помогает мне проверить: - Треснет ли проволока - Остается ли покрытие неповрежденным - Раскрывается ли изгиб после освобождения - Соответствует ли готовый радиус детали - Остается ли проволока круглой Этот небольшой тест может предотвратить изготовление полной партии с неправильным формовочным элементом. ## Простой процесс гибки. Когда мне нужны подходящие детали, я использую постоянный процесс. ### 1. Измерьте прямые участки. Я помечаю провод тонким карандашом, маркером или съемной лентой. Отметка показывает, где должен начинаться изгиб. Перманентные маркеры могут оставлять нежелательные следы на видимых проводах, поэтому я выбираю метод маркировки в зависимости от конечного использования. ### 2. Установите трос до упора. Проволока должна каждый раз касаться одного и того же упора. Даже небольшой зазор может сместить положение изгиба. Я проверяю, чтобы провод ровно прилегал к направляющей. Если его наклонить, окончательная форма может исказиться. ### 3. Надавите на форму. Я перемещаю проволоку вокруг круглого штифта вместо того, чтобы заставлять его одним резким движением. Плавное давление помогает защитить поверхность и сохранить плавность изгиба. Для толстой проволоки я могу использовать рычажную ручку. Для тонкой проволоки часто бывает достаточно давления руки. ### 4. Учитывайте возможность пружинения. Многие проволоки после изгиба слегка отходят назад. Я сравниваю образец с целевой формой и при необходимости регулирую угол приспособления. Регулировка должна быть небольшой. Изгиб проволоки далеко за пределы цели может привести к искажению ее участка. ### 5. Проверка готовой детали. Я помещаю образец на чертеж, шаблон или контрольный блок. Проверка должна охватывать положение изгиба, угол, радиус и общую длину. Простой картонный шаблон подойдет для небольших объемов работ в мастерской. Металлический контрольный блок больше подходит, когда форма требует регулярной проверки. ## Практический пример мастерской В небольшой осветительной мастерской может потребоваться несколько отрезков медного провода для настенного светильника. Каждый провод имеет два изгиба и должен совпадать с отверстиями в монтажной пластине. Рабочий, использующий плоскогубцы, может быстро закончить одну проволоку, но второй изгиб может сместиться. Сами по себе провода могут выглядеть приемлемо. После их установки разницу становится легко увидеть. В мастерской можно изготовить базовое приспособление из стальной пластины, двух круглых штифтов и одного стопорного блока. Булавки задают кривые. Остановка устанавливает начальную длину. Отмеченная линия показывает целевой угол. Для приспособления не требуется электрооборудование. Нужно только удерживать проволоку в одном и том же положении для каждой детали. Это может уменьшить количество доработок и облегчить проверку. ## Мелкие детали, улучшающие результат. Сохраняю прежнюю поверхность гладкой. Заусенцы могут поцарапать изоляцию или оставить следы на мягком металле. По возможности я также разделяю приспособления по размеру проволоки. Один формирователь может не подходить для каждого диаметра. Если проволока имеет покрытие, я проверяю покрытие после изгиба, а не проверяю только форму. При повторной работе я маркирую приспособление следующим образом: - Диаметр проволоки - Материал - Предыдущий размер - Угол изгиба - Положение остановки - Дата проверки. Эти примечания помогут другому человеку использовать приспособление без догадок. Хороший изгиб проволоки достигается за счет контролируемого движения, подходящего радиуса и фиксированной контрольной точки. Инструментом такого контроля зачастую является небольшая машина. Это может быть небольшой приспособление, стоящее рядом с верстаком и незаметно приводящее каждую деталь к одной и той же форме.

Чистый изгиб проволоки достигается не только за счет силы. Это достигается благодаря повторяемой настройке, правильному выбору инструментов и четкому пониманию того, как ведет себя проволока после выхода из гибочного станка. Когда я вижу неровные углы, следы на поверхности или разные места изгиба одной детали к другой, я проверяю процесс, прежде чем менять станок. Диаметр проволоки, твердость материала, радиус изгиба, давление зажима и упругость могут повлиять на результат. ## Начнём с провода. Я измеряю провод перед настройкой оборудования. Проверьте: - Диаметр проволоки - Тип материала - Твердость или состояние - Состояние поверхности - Память катушки - Прямолинейность. Для проволоки из нержавеющей стали может потребоваться другой радиус изгиба, чем для проволоки из мягкой меди того же диаметра. Проволока, взятая из тугой катушки, также может нести память, которая уводит готовую деталь от заданной формы. Для повторной работы я по возможности сохраняю ту же партию материала. Небольшие изменения твердости могут изменить угол изгиба и величину пружинения. ## Выберите подходящий радиус изгиба. Внутренний радиус должен соответствовать проволоке и конструкции детали. Слишком малый радиус может привести к появлению плоских пятен, трещин или повреждений поверхности. Слишком большой радиус может привести к тому, что деталь не подойдет к сборке. Я использую формовочный штифт, матрицу или оправку, которая поддерживает проволоку, не сдавливая ее. Инструмент должен плавно контактировать с проволокой. Острые края инструмента могут оставить следы еще до завершения изгиба. Для простого поворота на 90 градусов я не полагаюсь только на угол, указанный на машине. Я также проверяю готовый внутренний радиус и расстояние от конца проволоки до точки изгиба. ## Перед гибкой удалите память катушки. Прямая проволока дает более стабильные результаты, чем проволока с видимыми изгибами. Я пропускаю материал через правильную установку и проверяю его при обычном освещении цеха. Цель состоит не в том, чтобы сделать проволоку идеально плоской путем одной тяжелой регулировки. Я делаю небольшие корректировки по нескольким роликам или направляющим. Слишком сильное давление может оставить следы на поверхности или изменить диаметр проволоки. Это также может создать напряжение, которое повлияет на следующий поворот. Когда проволока должна сохранять чистоту, я использую направляющие с гладкими контактными поверхностями и удаляю стружку с пути подачи до начала производства. ## Тщательно устанавливайте инструмент. Выравнивание инструмента определяет место сгиба и конечную форму. Я проверяю, что: - Проволока входит в направляющую без трения - Формирующий штифт находится на правильной высоте - Зажим удерживает проволоку, не сдавливая ее - Режущий инструмент не тянет проволоку во время разделения - Подающие ролики оказывают равномерное давление Небольшая ошибка выравнивания может быть не видна на первой детали. После нескольких поворотов ошибка может создать четкую картину заноса. Я отмечаю положение установки на регулируемом инструменте. Это упрощает будущие переналадки и дает оператору ориентир, когда машина нуждается в настройке. ## Испытание на упругость Большинство металлических проволок слегка сгибаются после прекращения формовочного усилия. Это называется пружинящим возвратом. Я делаю тестовый образец и измеряю угол после того, как проволока полностью расслабится. Если целевой угол составляет 90 градусов, а тестовая часть открывается на 93 градуса, я могу настроить машину на изгиб чуть выше 90 градусов. Правильная компенсация зависит от материала, диаметра, радиуса и усилия машины. Я избегаю копирования значения упругого возврата из другого задания. Два провода, которые выглядят одинаково, могут реагировать по-разному. Полезная запись настройки включает в себя: - Материал и диаметр - Тип инструмента - Радиус изгиба - Настройка станка - Угол испытания - Измеренное упругое отклонение - Окончательная утвержденная настройка Эта запись позволяет избежать догадок, когда та же деталь возвращается в производство. ## Используйте образец перед производством. Я никогда не использую первую готовую деталь в качестве единственного средства проверки качества. Я изготавливаю небольшой образец и проверяю: - Угол изгиба - Местоположение изгиба - Общая длина - Метки на поверхности - Трещины или сплющивания - Соосность между несколькими изгибами. Для деталей с несколькими изгибами я измеряю от фиксированной контрольной точки. Измерение от предыдущего изгиба может привести к одной небольшой ошибке в остальной части детали. Простое приспособление для проверки может помочь. Например, плоская пластина со штифтами, расположенными в необходимых местах, позволяет мне проверить форму, не измеряя каждую деталь вручную. ## Обеспечьте стабильность процесса. Чистые инструменты обеспечивают равномерную гибку. Пыль, металлическая стружка и скопления смазки могут изменить положение проволоки или оставить следы на поверхности. Я регулярно проверяю машину во время производственного цикла. Проверка не должна быть сложной. Измерение одной детали после заданного количества деталей может показать, смещается ли угол или местоположение изгиба. Температура также может влиять на длинные тиражи, особенно если на машине используются механические формовочные инструменты. Если машина нагревается, я сравниваю более поздние образцы с утвержденным образцом вместо того, чтобы предполагать, что исходная настройка все еще работает. ## Практический пример Небольшой цех по изготовлению деталей формовал зажимы из проволоки из нержавеющей стали. В начале обработки угол изгиба выглядел правильным, но позже после снятия с инструмента детали слегка раскрылись. Причиной была не испорченная партия проволоки. Оператор изменил положение направляющей при замене изношенного подающего ролика. Проволока входила в зону формовки под несколько другим углом, что изменило точку контакта и увеличило упругость. В цехе исправили выравнивание направляющей, заменили ролик и разработали простую процедуру выборочной проверки. Процесс стал более стабильным без увеличения формообразующей силы. Этот пример показывает, почему я проверяю всю установку, а не регулирую только угол изгиба. Стабильный изгиб проволоки зависит от контроля на каждом этапе: стабильный материал, подходящий радиус, чистый инструмент, точное выравнивание, измеренное упругое отклонение и регулярный осмотр. Я стремлюсь к процессу, который сможет объяснить, почему изгиб работает. Когда настройка записана и детали сверены с четкими измерениями, качество становится легче воспроизвести и поддерживать.

Точный изгиб проволоки редко достигается только за счет силы. Проволока может выглядеть простой, но небольшие изменения в материале, диаметре, инструментах или длине подачи могут изменить окончательную форму. Один изгиб может выглядеть правильным, в то время как следующий кусок не попадает в цель на несколько миллиметров. Я сосредотачиваюсь на одной практической идее: контролировать переменные перед настройкой машины. Когда установка стабильна, точную гибку становится легче повторить. ### Начните с проволоки Материал влияет на реакцию проволоки после изгиба. Стальная проволока, нержавеющая сталь, медь и алюминий не возвращаются в прежнее положение после формовки. Более твердые материалы часто демонстрируют большую упругость. Более мягкие материалы легче выдерживают изгиб, но могут оставить следы или сплющиться под высоким давлением. Перед производством я проверяю: - Диаметр проволоки - Марку материала - Состояние поверхности - Твердость или состояние - Направление намотки - Прямолинейность. Проволока, диаметр которой меняется вдоль бухты, может привести к различным результатам изгиба, даже если настройки машины остаются прежними. Я также измеряю провод штангенциркулем вместо того, чтобы полагаться только на этикетку поставщика. Небольшая разница в диаметре может изменить точку контакта между проволокой и инструментом. ### Понимание пружинящего возврата Пружинное отклонение — одна из основных причин, по которой готовая деталь не соответствует запрограммированному углу. Машина может образовывать изгиб на 90 градусов, но после сброса давления проволока может слегка раскрыться. Если мне нужен конечный угол 90 градусов, я могу настроить машину на изгиб немного дальше. Точная регулировка зависит от материала, диаметра, радиуса изгиба и инструмента. Не угадываю поправку с одной части. Я создаю небольшую группу испытаний и записываю: - Запрограммированный угол - Измеренный угол - Тип проволоки - Диаметр проволоки - Положение инструмента - Результат после выпуска Это создает полезную ссылку для последующих работ. Диаграмма упругого возврата, построенная на основе фактических данных цеха, часто экономит больше времени, чем повторяющиеся корректировки вручную. ### Используйте правильный радиус изгиба Малый радиус может вызвать ряд проблем: - Следы на поверхности - Сплющенная проволока - Трещины - Неровная форма - Повышенный износ инструмента Радиус изгиба должен соответствовать размеру и материалу проволоки. Слишком маленький радиус создает большую нагрузку на внешнюю сторону изгиба. Больший радиус может защитить поверхность, но может изменить размеры детали. Перед выбором инструмента я проверяю чертеж и функциональную необходимость детали. Декоративный крючок может позволить увеличить радиус. Пружина, зажим или монтажный кронштейн могут потребовать более тщательного контроля, поскольку их форма влияет на сборку. ### Перед формовкой держите проволоку прямой. Прямая проволока обеспечивает стабильную отправную точку инструмента. Согнутая или скрученная проволока при формовке может смещаться вбок, что изменяет конечное положение. Практическая установка включает в себя: 1. Чистый путь отдачи 2. Направляющие, расположенные близко к зоне формовки 3. Правильное давление при выпрямлении 4. Достаточную поддержку для предотвращения бокового смещения 5. Свободный путь от механизма подачи к инструменту. Слишком сильное давление при выпрямлении может оставить следы или изменить форму проволоки. Слишком малое давление может привести к вращению или смещению проволоки. Я регулирую выпрямитель, наблюдая за проволокой в ​​точке формирования, а не только на входе в машину. Проволока должна входить в инструмент плавно и с минимальным перекручиванием. ### Установите инструмент с осторожностью. Выравнивание инструмента влияет как на угол, так и на повторяемость. Формирующий штифт, направляющая, отрезной инструмент и опорные поверхности должны располагаться на правильной осевой линии. Если один инструмент слегка смещен, проволока может согнуться более чем в одном направлении. Ошибка может проявляться как проблема с размерами, даже если запрограммированные координаты выглядят правильно. Перед приработкой деталей я проверяю: - Износ инструмента - Заусенцы - Ослабленные крепления - Метки контакта - Выравнивание осевой линии - Зазор между движущимися частями Изношенный штифт может немного отличаться от каждого изгиба. Заусенец может поцарапать проволоку и стать отправной точкой для трещины. ### Измеряйте детали одинаковым способом. Каждое изменение измерения времени может сделать стабильный процесс нестабильным. Я использую одни и те же контрольные точки для каждого образца. Для сформированного кронштейна это может включать расстояние между двумя ножками, общую длину и угол основного изгиба. Для крючка я могу проверить ширину отверстия, внутренний радиус и конечное положение. Полезные инструменты включают: - Штангенциркули для измерения длины и размера отверстия - Угловой измеритель угла изгиба - Радиусные датчики для изогнутых участков - Простое приспособление для проверки повторяющихся деталей - Система камер для сравнения форм Простое приспособление может быть полезно, когда деталь имеет несколько изгибов. Он показывает, находится ли провод в правильном положении, не полагаясь только на визуальное суждение. ### Вносите одно изменение за раз. Когда деталь выходит за пределы допуска, одновременное изменение нескольких настроек затрудняет поиск причины. Я меняю один предмет, проверяю небольшую пробу и измеряю результат. Регулировка может включать в себя: - Угол изгиба - Длина подачи - Положение инструмента - Величину вращения - Давление выпрямителя - Скорость формовки Предположим, что вторая ножка зажима на 2 миллиметра короче. Я не меняю сразу угол, подачу и вращение вместе. Я проверяю контрольную точку, подтверждаю длину проволоки и контролируемо регулирую соответствующее движение. Этот подход может показаться медленным во время установки. Это дает более четкую информацию и сокращает количество повторных пробных запусков. ### Проверьте длину подачи и вращение проволоки. Многие детали проволоки выходят из строя из-за незначительного отклонения длины подачи или вращения. Небольшая ошибка подачи может изменить расстояние между изгибами. Ошибка поворота может привести к смещению следующего изгиба не в ту плоскость. Эти проблемы становятся более заметными на деталях с несколькими этапами формовки. Я отмечаю путь провода на испытуемом образце или использую пробный прогон на низкой скорости. Цель состоит в том, чтобы увидеть, как движется проволока до того, как машина достигнет полной производственной скорости. Полезная проверка включает в себя: - Расстояние от конца проволоки до первого изгиба - Длина между каждым изгибом - Вращение перед новой плоскостью - Положение точки отреза - Окончательная ориентация конца Станок должен формовать деталь в контролируемой последовательности, с достаточным зазором на каждом этапе. ### Используйте небольшой тестовый прогон Короткий тестовый прогон дает больше информации, чем один тщательно скорректированный образец. Обычно я проверяю несколько последовательных деталей после того, как машина достигнет нормального рабочего режима. Это помогает выявить смещение, вызванное нагревом, движением инструмента, натяжением проволоки или изменением материала. Для каждого образца я записываю ключевые параметры. Если результаты движутся в одном направлении, процессу может потребоваться компенсация. Если результаты различаются в обоих направлениях, я ищу неплотность, неравномерную подачу, скручивание проволоки или проблему с измерением. ### Простой пример цеха Небольшой цех металлических деталей производил зажимы для панели оборудования. Первый поворот был близок к цели, но последний этап менял положение от куска к куску. Оператор попробовал изменить окончательный ракурс, но вариация осталась. Более тщательная проверка показала, что перед последним изгибом проволока слегка вращалась. Направляющая находилась слишком далеко от зоны формования, и выпрямитель оказывал неравномерное давление. Настройка улучшилась после того, как команда: - Передвинула направляющую ближе к инструменту - Очистила контактные поверхности - Уменьшила давление выпрямителя - В процедуру проверки добавила проверку вращения - Сохранила исправленные настройки для этой партии проволоки. Урок был прост: последний изгиб не был настоящим источником проблемы. Движение провода до изгиба было. ### Создание повторяемой записи настройки Как только деталь соответствует требуемым размерам, я сохраняю не только программный файл. Полезная запись настройки может включать в себя: - Поставщик проволоки и материал - Диаметр проволоки - Номера инструментов - Последовательность изгиба - Настройки подачи - Значения вращения - Коррекция пружинения - Контрольные размеры - Фотографии готового образца - Примечания об известных проблемах. Эта запись помогает следующему оператору понять, почему настройки работают. Это также упрощает поиск неисправностей в будущем при изменении материала или инструмента. ### Практический секрет Точная гибка проволоки достигается благодаря повторяемому контролю. Машина имеет значение, но результат также зависит от состояния проволоки, выравнивания инструмента, радиуса изгиба, точности подачи, вращения и привычек проверки. Я начинаю со стабильного материала и чистой установки. Я проверяю упругость с помощью измеренных образцов, держу проволоку прямо и регулирую одну переменную за раз. Когда деталь содержит несколько изгибов, я проверяю движение между каждым шагом, а не смотрю только на готовую форму. Хороший процесс гибки не зависит от одной идеальной регулировки. Это дает оператору возможность настраивать, проверять и корректировать работу.

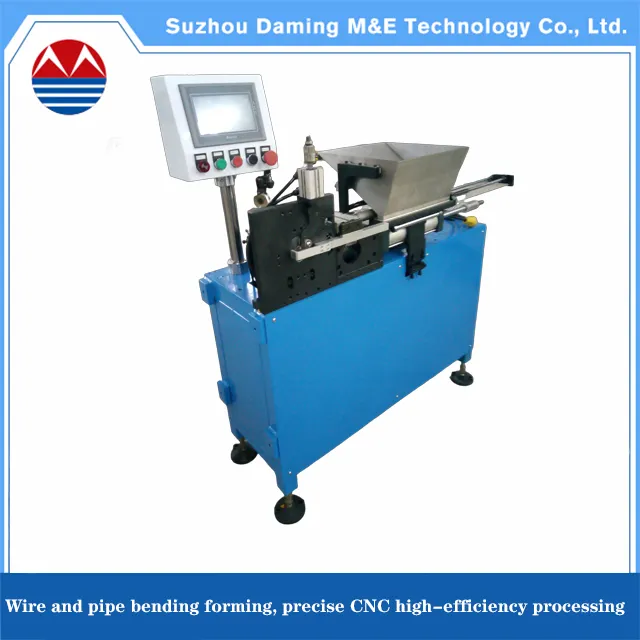

Профессиональная гибка проволоки выглядит простой, когда каждая часть процесса находится под контролем. Станок движется по запрограммированной траектории, проволока принимает форму, и готовая деталь выходит готовой к использованию. Настоящая работа происходит до поворота. Мне нужно понять материал проволоки, диаметр, форму, допуск, объем производства и конечное использование. Небольшая ошибка в любой из этих деталей может привести к пружинению, открытым углам, отметкам на поверхности или деталям, которые не подходят во время сборки. ### Четкие чертежи облегчают процесс Хороший чертеж дает мне информацию, необходимую для планирования работы: - Диаметр проволоки - Тип материала - Общая длина - Углы изгиба - Внутренний и внешний радиусы - Требуемые допуски - Чистота поверхности - Количество - Особые конечные характеристики Простой 2D-чертеж может подойти для базового крюка или опорного кронштейна. 3D-файл помогает, когда провод имеет несколько изгибов, которые должны совпадать в разных плоскостях. Когда на чертеже не указан радиус изгиба или допуск, я не угадываю. Прошу разъяснений перед программированием машины. Этот небольшой шаг может предотвратить материальные потери и задержки. ### Материал проволоки влияет на каждый изгиб. Нержавеющая сталь, углеродистая сталь, алюминий и медь ведут себя по-разному. Нержавеющая сталь устойчива к изгибу и может проявлять упругость после формовки. Алюминий легче и его легче поддавать форме, но при небольших радиусах ему может потребоваться уход. Медь хорошо гнется во многих случаях, но на ее поверхности могут оставаться следы, если инструмент не подходит. Метод формовки и оснастку я выбираю в зависимости от материала. Одну и ту же программу нельзя использовать для каждого типа провода без тестирования. ### Инструменты сохраняют постоянство формы. Профессиональная гибка проволоки часто использует оборудование для гибки проволоки с ЧПУ с формовочными инструментами, роликами, направляющими и режущими блоками. У каждого инструмента своя роль. Направляющая поддерживает движение проволоки по запланированному пути. Формирующий инструмент создает изгиб. Режущий блок отделяет готовую деталь от необработанной проволоки. Программное обеспечение станка контролирует последовательность и положение каждой операции. Инструмент также должен соответствовать размеру проволоки. Слишком тугой инструмент может оставить следы. Слишком свободный инструмент может ухудшить контроль формы. Это одна из причин, по которой опытные производственные команды делают процесс гибки проволоки простым. Они уже подобрали станок, оснастку и материал еще до начала обычного производства. ### Программирование станка снижает количество повторяющихся ошибок. Я создаю последовательность гибки на основе чертежа детали или 3D-модели. Программа контролирует направление изгиба, вращение, длину подачи и положение резки. Порядок изгибов имеет значение. Если узкая секция образуется слишком рано, это может помешать машине добраться до другой зоны. Если проволока вращается в неправильном направлении, деталь может выглядеть правильно под одним углом и выйти из строя при помещении в сборку. Пробный запуск позволяет мне сравнить фактическую деталь с чертежом. Я измеряю ключевые точки, просматриваю углы и при необходимости корректирую программу. ### Пружинный возврат требует практического контроля. Пружинный возврат происходит, когда проволока после изгиба слегка возвращается к своей первоначальной форме. Количество зависит от материала, диаметра, радиуса изгиба и давления формовки. Я учитываю упругость посредством тестовых образцов и корректировок программы. Цель состоит в том, чтобы не полагаться на фиксированную стоимость каждой работы. Реальное поведение материала может различаться в зависимости от партии проволоки, поэтому производственные проверки остаются полезными. Для простой детали может быть достаточно одного теста. Сложная трехмерная форма может потребовать нескольких корректировок. ### Проверка соединяет чертеж с готовой деталью. Деталь может выглядеть правильно, но при этом не иметь важных размеров. Я проверяю характеристики, влияющие на сборку: - Общая длина - Угол изгиба - Расстояние между изгибами - Конечное положение - Ориентация детали - Состояние поверхности Например, проволочный каркас, используемый внутри небольшого прибора, может потребоваться поместить вокруг корпуса двигателя. Смещение на два миллиметра на одном изгибе может создать давление на корпус или затруднить установку рамы. Проверка фактического соответствия помогает выявить проблемы, которые могут быть упущены при визуальном осмотре. ### Реалистичный пример производства Представьте, что заказчику требуется проволочная опора из нержавеющей стали для блока управления. Деталь имеет несколько изгибов, две короткие ножки и фиксированное положение крепления. На чертеже указаны диаметр проволоки, материал и основные размеры. Я проверяю порядок сгиба, выбираю подходящий инструмент и проверяю небольшой образец. Первый образец показывает легкое пружинение под одним углом, поэтому я корректирую программу и создаю еще один образец. Переработанная деталь подходит к блоку управления, не заставляя ножки устанавливаться на место. Те же настройки могут затем использоваться при следующем производственном цикле с регулярными проверками во время производства. Профессиональная гибка проволоки становится проще, когда информация о проектировании, выбор материала, инструменты, программирование и контроль работают вместе. Машина выполняет движение, но люди создают процесс, который делает движение надежным. Когда я получаю четкий чертеж и понимаю, как деталь будет использоваться, я могу принять более обоснованное решение еще до начала производства. Вот тут-то и начинается плавный изгиб проволоки. По любым вопросам относительно содержания этой статьи обращайтесь по телефону Ju: 594530434@qq.com/WhatsApp +8613812786885.

Ссылки 1. Эрик Оберг, Франклин Д. Джонс, Холбрук Л. Хортон и Генри Х. Райффель, Справочник по машинному оборудованию, 2020 г. 2. Международная организация по стандартизации, 2017 г., ISO 1101, геометрические спецификации продукции. Геометрические допуски GPS. 3. Международная организация по стандартизации, 2010 г., ISO 286-1, геометрические спецификации продукции. Система кодов GPS ISO для допусков на линейные размеры. 4. Американское общество механиков. Инженеры 2018 ASME Y14.5 Определение размеров и допусков 5. ASTM International 2022 ASTM A370 Стандартные методы испытаний и определения для механических испытаний стальных изделий 6. Роджер Л. Таймингс 2005 Newnes Справочник инженера-механика
